SDH сети: новая жизнь начинается

Г.Р. АГАЕВ, Е.Н. ЧЕПУСОВ, сотрудники компании "СвязьКомплект"

За последние годы в процессе бурного развития телекоммуникационной отрасли операторы связи инвестировали в построение транспортных сетей весьма существенные средства. Были уложены тысячи километров оптоволокна и смонтировано огромное количество оборудования, которое обеспечивает передачу информационных потоков, достаточных для обслуживания абонентов в ближайшем будущем. Наступил момент, когда узким местом стал участок доступа и территории с невысокой концентрацией платежеспособных абонентов, куда транспортная сеть еще не дошла.

От транспорта — к услугам через доступ

В сложившейся ситуации операторы заинтересованы е решениях, которые позволят за счет небольших дополнительных инвестиций развивать существующую транспортную сеть, расширяя и наращивая ее так, чтобы обеспечить минимизацию затрат на создание и развитие точек присутствия. Причем речь идет о минимизации всех затрат: стартовых вложений (затрат на базовый комплект оборудования в точке присутствия], стоимости кванта наращивания (дополнительных узлов, устанавливаемых на существующей точке присутствия), а также ТСО (total cost of ownership) — общей стоимости владения, которая учитывает еще и затраты на поддержание оборудования в работоспособном состоянии, его администрирование и т. п.

Есть и технические аспекты — оборудование должно быть совместимо с имеющейся сетью и обеспечивать возможность работы как используемых сегодня, так и перспективных приложений. Поскольку так или иначе, технические аспекты отражаются на экономике сегодняшних или будущих решений, то бессмысленно не только использовать в целях экономии устаревшее оборудование, но и инвестировать в очень далекое будущее. Набор востребованных приложений может сильно и резко меняться, а технология, казавшаяся в момент развертывания сверхпередовой, станет неэффективной.

К слову, именно поэтому все большим успехом у операторов при построении высокопроизводительных сетей доступа пользуются не модульные решения с большим числом модулей (12 - 24) в одном конструктиве, а блочные стекируемые (собираемые в единые стеки) шасси с небольшим (2 — 8) числом модулей. Именно такие устройства наилучшим образом отвечают изложенному выше набору критериев. Они самодостаточны, но не содержат лишних узлов, обеспечивают большую жизнеспособность решений при высокой мобильности и простоте их развития. Указанная тенденция объясняется также массовым развитием рынка систем коллективного доступа, идеология которых основана на максимальном приближении точки концентрации и интеграции трафика различных видов к месту расположения абонентов.

Большинство транспортных сетей сегодня строится, в основном, исходя из необходимости модернизации и развития телефонной сети. То есть сеть почти всегда строилась для передачи TDM-трафика, а задача передачи данных стояла на втором месте. В итоге бесспорно доминирующей технологией построения транспортных сетей является SDH (PDH-оборудование в сетевых приложениях сегодня почти не применяется), а острая потребность в специализированных решениях для передачи данных появилась сравнительно недавно с ростом платежеспособного спроса на широкополосный доступ,

С учетом этих фактов основная техническая проблема при развертывании широкополосных сетей абонентского доступа заключается в подборе технологии, эффективно передающей трафик данных поверх существующих сетей и/или уже созданной волоконно-оптической кабельной сети.

Почти все крупные производители и огромное количество инновационных компаний бросили свои силы на разработку оборудования, решающего эту задачу. При его создании были использованы и получили дальнейшее развитие хорошо известные технологии, также был и созданы новые.

Некоторые из технологий успели даже пройти все стадии развития — от эйфории и неоправданных ожиданий, через легкое разочарование и отрезвление к пониманию их истинного места и реальной эффективности инвестированных в них средств. Некоторые до сих пор не стандартизованы и существуют в нескольких конкурирующих и несовместимых друг с другом разновидностях.

Чтобы выработать стратегию развития сети доступа нужно определить позицию конкурирующих технологий по отношению к существующей сети и востребованным платежеспособным спросом приложениям.

Как и прежде, телефонная связь является одним из основных приложений. Однако большинство абонентов нуждается не только в услугах телефонии. С каждым годом растет число компаний, использующих широкополосные каналы для передачи данных. Отмечено, что телефонный трафик практически не изменяется (точнее говоря, растет очень медленно), в то время как трафик данных каждый год удваивается. В последние годы среди абонентов жилого сектора существенно вырос спрос на услуги доступа к сетям передачи данных.

Однако основной его объем приходится все же на корпоративных абонентов -именно они являются локомотивом развертывания широкополосных сетей передачи данных. Именно на их запросы и должна быть в первую очередь ориентирована широкополосная сеть доступа.

Необходимо отметить и тот факт, что корпоративная телефонная связь сегодня качественно изменилась и стала немыслима без УАТС, подключенных по цифровым соединительным линиям. Только такой способ подключения позволяет организовать гибкую маршрутизацию входящих вызовов, обработку вызовов с серийных номеров, построение распределенных корпоративных телефонных сетей с единым планом нумерации и т. п. Это, наряду со спросом на широкополосный доступ к сетям передачи данных, делает широкополосные мультисервисные сети единственно возможным решением для оператора, ориентированного на освоение рынка корпоративных клиентов.

На сегодняшний день можно говорить о следующих услугах, способных приносить оператору существенные доходы:

- телефонная связь и передача трафика мобильной связи;

- доступ в Интернет и интерактивные приложения;

- виртуальные корпоративные сети (телефония и данные);

- аренда выделенных линий и каналов;

- аудио- и видеоконференцсвязь;

- электронный банкинг (банкоматы, «клиент-банк») и др.

Востребованность этого набора услуг подтверждается платежеспособным спросом на них среди корпоративных клиентов различного масштаба. Осваивая этот рынок, операторы столкнулись с рядом проблем, затрудняющих использование существующих сетей для предоставления абонентам новых услуг.

Опыт работы компании «СвязьКомплект» с российскими операторами связи показывает, что создание гибких мультисервисных сетей доступа позволяет устранить упомянутые выше проблемы и обеспечить надежный задел для успешной конкуренции в будущем.

В последние годы в реализуемых проектах все чаще используется мультисервисное оборудование доступа, обеспечивающее как традиционный набор услуг телефонной связи, так и новый набор услуг, связанных с передачей высокоскоростного трафика данных, А наибольшим спросом пользуются недорогие и легко масштабируемые, но высоконадежные и полнофункциональные решения, обеспечивающие быстрое развертывание. В данной статье сделана попытка обобщения опыта специалистов компании «СвязьКомплект», полученного в ходе поиска высокоэффективных и востребованных на российском рынке решений.

Операторы и их задачи

Сегодня операторы предоставляют большое количество услуг, которые достаточно разрозненны и значительно отличаются одна от другой по техническим и экономическим аспектам организации. Объясняется этот факт тем, что сеть доступа чаще всего строится операторами «по месту», вслед за возникновением спроса. А спрос сильно флуктуирует из-за небольшой емкости рынка (число клиентов не велико, а их потребности могут очень сильно отличаться).

Проблема усугубляется отсутствием четких и аргументированных долгосрочных прогнозов платежеспособного спроса на различные услуги. Например, еще несколько лет назад никто не мог и представить, что SMS будет иметь такой успех среди абонентов. Сегодня можно только предположить, что некоторые из уже оказываемых услуг исчезнут, изменятся или не будут приносить ожидаемые доходы. Уверенно же оценить пропорции платежеспособного спроса на различные виды услуг не возьмется никто.

Такая ситуация типична для всего мира. Большинство оценок, опубликованных западными консалтинговыми компаниями за прошедшие три года, оказались, мягко говоря, излишне оптимистическими. Российский рынок в последнее время развивается довольно бурно, и важно не повторять ошибок, которые совершили некоторые западные операторы. Речь идет об избыточных инвестициях в транспортные сети, которые сегодня в ряде мест оказались не загруженными.

Более эффективным оказалось бы вложение части затраченных средств в развитие сетей доступа, так как без них заработать деньги на транспортных сетях невозможно. Чтобы оптимизировать размер и направления инвестиций следует четко понимать, что именно необходимо и достаточно изменить в архитектуре и оборудовании сети, чтобы появилась возможность оказывать новые услуги и подключать новых абонентов.

Главной целью традиционных операторов местной телефонной связи является сохранение существующих клиентов за счет предоставления новых услуг в соответствии со вновь возникающими потребностями. Предоставление новых услуг на основе уже существующих сетей требует:

- организации возможности предоставления новых видов услуг без изменения инфраструктуры существующих SDH-сетей;

- оптимизации SDH-сетей для передачи нетелефонного трафика;

- эффективной интеграции различных видов трафика в помещении абонента;

- прозрачного биллинга различных видов услуг. Альтернативные (коммерческие) операторы местной телефонной связи,

- прежде всего, озабочены проблемами эффективного построения участка доступа своих сетей, для чего им необходимо:

- найти решение задачи интеграции различных видов трафика в помещении абонента, оптимальное в техническом и ценовом плане;

- минимизировать затраты на создание новых точек присутствия (Point of Presence — РоР) для обеспечения высоких

- темпов расширения сети;

- обеспечить прозрачный биллинг различных видов услуг.

Операторы телематических услуг (провайдеры Интернет) обычно предоставляют доступ в сеть Интернет, пользуясь транспортными сетями традиционных или альтернативных операторов телефонной связи. Это требует объединения их IP-сетей с сетями телефонной связи, для чего необходимо:

- эффективно агрегировать IP-трафик в сетях SDH; объединить оптимальным образом транспортные сети 80Ни1Р;

- предоставлять новые услуги без изменения инфраструктуры уже существующей сети.

Основываясь на изложенном выше понимании задач, стоящих перед операторами связи в процессе расширения набора услуг и развития в этих целях сети доступа, можно проанализировать представленные сегодня на рынке технологии, и сформулировать принципы, на которых должна быть построена развитая сеть доступа.

Теория (технологии и принципы)

Какими бы ни были выбранные для построения сети доступа технология и оборудование на ее основе, они должны обеспечить возможность постоянного роста пропускной способности абонентских каналов и расширение перечня предлагаемых услуг, а также повышение пропускной способности существующих сетей доступа к высокопроизводительным транспортным сетям.

Следует подумать и о будущем — предусмотреть возможность использования различных сред передачи для создания сетей доступа и заложить совместимость с технологиями, которые позволят в ближайшее десятилетие увеличить пропускную способность транспортной сети.

Рядом ведущих производителей были предложены решения по интеграции телефонного трафика и трафика данных и построению мультисервисных сетей для удовлетворения растущего спроса со стороны операторов. Упомянутые решения основываются на ряде современных технологий: SDH, DWDM, ATM, Gigabit Ethernet. Среди специалистов не существует единого мнения по поводу лидирующей технологии будущего,

SDH изначально создавалась для передачи большого числа относительно низкоскоростных цифровых каналов (Е1, Е2, ЕЗ). Однако в новых поколениях SDH реализованы методы (сцепка виртуальных контейнеров), позволяющие передавать и высокоскоростные потоки любого трафика (ATM, IP) на скоростях вплоть до 10 Гбит/с. За счет этого TDM-трафик телефонных сетей и трафик данных передаются интегрировано и оборудование SDH приобрело мультисервисные свойства. Немаловажное значение имеет высокая отказоустойчивость и малое время восстановления работоспособности SDH-сетей.

Технология получила массовое распространение — на сегодняшний день в мире построено более 150 тыс. сетей SDH и около 150 тыс. сетей SONET в США. Таким образом, SDH можно считать доминирующей технологией в магистральных сетях и сетях масштаба города (Metropolitan Access Network — MAN). Дополнительным достоинством SDH является существенное снижение стоимости решений, которое произошло в результате наращивания объемов производства этого оборудования.

DWDM — технология, которую принято считать стандартом де-факто для создания высокоскоростных (до1 Петабит/с) транспортных сетей. Мультиплексируя большое число длин волн в одном оптическом кабеле, можно передавать огромные потоки данных на большие расстояния.

Так как DWDM-решения для сетей масштаба города (MAN) незначительно отличаются от систем, предназначенных для магистральных сетей, то они пока остаются достаточно дорогими и неудобными в управлении. К тому же стандарт для DWDM до сих пор не принят. Это делает решения, предлагаемые одним производителем, несовместимыми с оборудованием других. Однако следует отметить, что в долгосрочной перспективе DWDM может стать перспективной технологией для создания городских сетей.

ATM может обеспечить эффективное построение транспортных сетей и сетей доступа, но только при условии, что они будут развертываться поверх существующей инфраструктуры SDH. Нужно отметить, что сама идея ATM предполагает интегрированную передачу и обработку голосового трафика и трафика данных с возможностью их коммутации. Однако это достоинство полностью сводится на нет в случаях, когда ATM-сети создаются только для передачи данных, а голосовой трафик по прежнему передается оборудованием SDH.

В этом случае ATM-трафик, передаваемый по сетям SDH, не в состоянии взаимодействовать с другими видами трафика, и наоборот. Использование же ATM-сетей для передачи голосового трафика экономически нецелесообразно — уровень затрат на оборудование и его обслуживание будет существенно выше. С учетом сказанного, в случае выбора ATM для создания мультисервисных сетей, по сути, будут развернуты две сети, каждая из которых будет передавать свой вид трафика.

Gigabit Ethernet (GigE) для сетей городского масштаба является прямым продолжением общепризнанной технологии Ethernet для ЛВС. GigE уже используется для передачи больших объемов трафика посредством сетей сложной структуры и позволяет осуществлять коммутацию голосового и других видов трафика, передаваемого по каналам Ethernet. Однако эксплуатация таких систем для передачи трафика телефонии носит скорее опытный характер.

Пока не будут решены все вопросы стандартизации этой технологии (например, в области управления качеством сервиса (OoS) для получения необходимых требований по джиггеру и задержкам), GigE так и останется технологией, пригодной в основном для передачи данных.

Резюмируя сказанное можно утверждать, что наиболее перспективным для развертывания мультисервисных сетей доступа поверх существующих SDH транспортных сетей будет оборудование, построенное на основе этой же технологии. Однако, по своей идеологии оно должно отличаться от транспортного оборудования SDH за счет развитого набора ориентированных на область применения функциональных свойств.

Чтобы перейти к обсуждению конкретного набора таких свойств следует рассмотреть основные принципы, на основе которых должна строиться широкополосная мультисервисная сеть доступа: возможность межсетевого взаимодействия (interoperability);
мультисервисность;
высокая эффективность транспортной сети;
модульность и гибкость оборудования;
единая система мониторинга и управления сетью.

Возможность межсетевого взаимодействия. В основе этого принципа лежит экономика — необходимо защитить инвестиции в уже построенные сети на основе SDH и не потерять доходы, получаемые от этих сетей, В ближайшее время SDH будет оставаться единственной технологией, которая позволяет претворить в жизнь взаимодействие различных сетей не только на физическом уровне, но также на канальном и сетевом.

Настоящее взаимодействие сетей подразумевает возможность замены в будущем устаревшего оборудования на оборудование нового поколения, которое будет более эффективным, гибким и масштабируемым. Создание мультисервисных сетей на базе технологии SDH потребует малых инвестиций и обеспечит минимальный срок их возврата.

А это позволит снизить риски и ускорить переход к новой концепции построения сети (рис. 1).


Рис. 1. Мультисервисная сеть на основе сети SDH

Мультисервисность. Чтобы предоставить услуги связи и услуги, основанные на доступе к сети передачи данных, терминальное устройство должно обрабатывать все виды трафика и, если это необходимо, осуществлять его коммутацию и маршрутизацию. Таким функциональным набором обладают оптический терминальный мультиплексор (ТМ) или мультиплексор вставки/выделения (ADM), если их дополнить мультиплексором первичного образования каналов и устройством, позволяющим осуществлять коммутацию на канальном уровне и маршрутизацию на сетевом уровне (рис.2).


Рис. 2. Типичная схема подключения абонента

Стоимость такого оборудования (даже без его монтажа) слишком велика, чтобы оно могло быть использовано массово на сети доступа. Это сдерживает рост числа абонентов, готовых покупать услуги, но не готовых нести огромные стартовые затраты на их подключение. Решение проблемы заключается в использовании устройств интегрированного доступа (Integrate Access Device — IAD), которые объединяют в себе всю необходимую функциональность и позволяют агрегировать, коммутировать и транспортировать трафик телефонии и данных (TDM и IP) (рис. 3).


Рис. З. Схема подключения с использованием оборудования IAD

Высокая эффективность транспортной сети. Задача коммутации основных цифровых каналов (ОЦК, 64 кбит/с) является основной для традиционной телефонной сети. Трафик от абонента через сеть доступа и транспортную сеть поступает на РАТС для обработки и коммутации. Таким образом нерационально используется как пропускная способность транспортной системы, так и мощность коммутационной станции. Вынос функции коммутации в точку присутствия оператора (РоР) позволит более эффективно использовать пропускную способность транспортной сети.

Модульность и гибкость оборудования. Раньше увеличение спроса на услуги телефонной связи и передачи данных было достаточно предсказуемо. Сегодня трафик становится гетерогенным по своей природе, что значительно затрудняет прогнозирование темпов его роста. Поэтому возможность масштабирования является чрезвычайно важной для решений, на основе которых строится сеть доступа.


Рис. 4. Универсальная точка присутствия оператора

Разделение физического уровни и более высоких уровней обработки данных дает возможность быстро адаптироваться к меняющейся ситуации. Оператор сможет создавать точки присутствия (РоР) с широким выбором абонентских интерфейсов (рис. 4), быстро начинать предоставление новых услуг, кардинально изменять перечень предоставляемых услуг при необходимости и увеличить мощность точки присутствия в считанные часы, а не недели. Все это позволит более эффективно использовать инвестиции и снизить стартовые затраты на создание мультисервисной сети (рис. 5).


Рис. 5. Инвестирование по мере роста

К примеру, изначально оператор собирается предоставлять только традиционные услуги передачи голосового трафика и ему достаточно функций, которые обеспечивает оборудование на транспортном уровне (мультиплексирование, кросс-коммутация), но через некоторое время, когда появится спрос на новые услуги (VPN, IP и т. д.), ему понадобится оборудование, реализующее возможности коммутации (уровень 2) и маршрутизации (уровень 3)

Единая система мониторинга и управления сетью. Для того чтобы обеспечить разнообразие услуг телефонии и передачи данных, необходимо создать систему управления оборудованием, использующим различные технологии и платформы. Ниже приведены основные требования к системам управления и мониторинга нового поколения:
графическое отображение элементов и их параметров;
сообщения об ошибках:
комплексное управление сетью — управление всеми системами транспортной сети и сети доступа, включая управление трафиком;
безопасность — IP и UNIX;
биллинг — учет голосового трафика и трафика данных;
поддерживаемые стандарты и протоколы — SDH DCC, Web-интерфейс, командная строка, SNMP v.2, CORBA, CMIP 03.

Система управления, соответствующая всем упомянутым требованиям, позволит операторам снизить затраты на управление и обслуживание сети. Поскольку эффективную в экономическом и техническом аспектах реализацию транспортной сети и сети доступа редко удается создать на оборудовании одного производителя, то рано или поздно перед оператором встает задача построения системы управления гетерогенным оборудованием. Такая система мониторинга и управления с рассматриваемым функциональным набором может быть реализована на базе технологии, используемой для управления сетями SDH.

Практика (примеры реализации)

Из сказанного выше видно, что сохранить инвестиции в уже построенные SDH-сети и значительно расширить перечень реализуемых на их основе услуг может оборудование оптических мультисервисных сетей нового поколения, реализованное на основе этой же технологии.

Сегодня производители оборудования SDH стараются развить существующие или создать новые расширенные линейки, за счет введения в них устройств, ориентированных на решение задач широкополосного мультисервисного доступа. Оборудование этого класса появляется практически у всех фирм-производителей: Siemens. Alcatel, Lucent Technologies, Marconi, ECI Telecom, Nortel Networks, Sagem, Huawei и многих других.

В отличие от производителей, которые всегда найдут аргументы в пользу предлагаемых ими решений, позиция системного интегратора (поставщика решений) позволяет выбирать действительно оптимальное оборудование для реализации запрашиваемых нашими клиентами решений. И специалисты компании «СвязьКомплект» регулярно знакомятся с различными новинками в области телекоммуникационного оборудования. За пять лет посещения ведущих зарубежных выставок и тесных контактов с производителями накоплен серьезный опыт, который позволяет заметить самые передовые решения, прошедшие строгие отборочные испытания на реальных сетях.

Заниматься сравнительным описанием решений на основе различного оборудования — довольно неблагодарное и обычно подвергаемое сильной критике занятие. Тем более, что большинство информации производителей носит предварительный характер. Поэтому для рассмотрения практических аспектов построения сетей доступа на рассматриваемом оборудовании было выбрано оборудование норвежской компании AXXESSIT, уже используемое несколько лет на сетях операторов и зарекомендовавшее себя только с отличной стороны.

Проведенный анализ рынка показал, что в рассматриваемых ниже устройствах наиболее полно реализованы все требования к оборудованию для создания мультисервисных сетей на базе существующих сетей SDH. А опыт поставок этого оборудования на российский рынок убедил, что несмотря на свой передовой уровень, оно успешно конкурирует с представленными сегодня «классическими» системами, выигрывая и в экономическом аспекте.

Такие результаты не удивительны, если учесть что AXXESSIT организована за счет выделения одного из отделов по разработке оборудования Alcatel в отдельную компанию и является основным поставщиком систем доступа таких ведущих европейских операторов, как Telenor и British Telecom.

В семейство AXXESSIT входят полнофункциональные устройства, отвечающие требованиям корпоративных клиентов и сервис-провайдеров разного масштаба — устройства интегрированного доступа АХХ155/АХХ155Е и универсальный узел доступа AXXEDGE. Концепция, использованная при создании AXXESSIT, обеспечивает максимальную гибкость и масштабируемость решений при реализации на участке доступа сетевых или «точечных» решений.

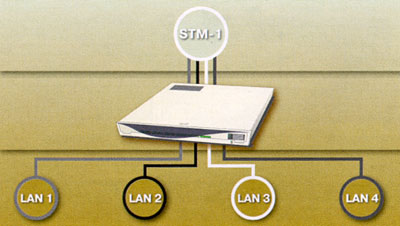

Рис. 6. Устройства интегрированного доступа

Устройства интегрированного доступа АХХ155/АХХ155Е (рис. 6) оптимизированы для построения широкополосных мультисервисных сетей доступа на основе SDH-сетей и обладают возможностью обработки IP и TDM-трафика.
При организации соединения локальной сети корпоративных клиентов с базовыми сетями передачи голоса и данных применение оборудования АХХ155/АХХ155Е решает проблему интеграции доступа к сетям передачи голосового трафика и трафика данных (рис. 7).


Рис. 7. Организация доступа к сетям телефонии и данных

Аналогично реализуется объединение двух локальных корпоративных мультисервисных сетей с использованием инфраструктуры существующего SDH транспорта (рис. 8).


Рис. 8. Объединение двух мульгисервисных сетей

АХХ155 может с одинаковым успехом использоваться как терминальный мультиплексор (ТМ) или мультиплексор вставки/выделения (ADM) уровня STM-1, а также выполнять функции коммутатора уровня 2. Таким образом, АХХ155 позволяет получить качественные TDM-каналы для приложений «реального времени» (телефония, выделенные линии и т. п.), требующих гарантированную пропускную способность, и регулировать полосу пропускания IP-трафика (до 100 Мбит/с) каналов передачи данных для эффективного использования производительной способности канала доступа.


Рис. 9. Управление полосой пропускания каждого канала Ethernet

Гибкость передачи IP-трафика обеспечивается с помощью инкапсуляции данных в контейнеры VC-12 (под IP-трафик можно занять до 50 контейнеров VC-12), которые затем мультиплексируются и передаются по SDH-сети.
АХХ155 имеет 4 порта 10/100BaseT и 4 порта Е1 G.703/G.704, а АХХ155Е — 12 портов Е1 G.703/G.704 с возможностью управления шириной полосы каждого интерфейса Ethernet (рис. 9). Кроме этого АХХ155Е может выполнять функции IP-маршрутизатора, Пример показывает (рис, 10): как при построении виртуальной корпоративной сети, объединяющей несколько филиалов с центральным офисом, для каждого из них будет выделен канал с заданной пропускной способностью. А благодаря маршрутизации IP-трафика будет обеспечено эффективное использование выделенной для передачи данных полосы.


Рис. 10. Интегрированная корпоративная сеть

К основным преимуществам устройств интегрированного доступа АХХ155/АХХ155Е относятся:

- гибкость, благодаря которой можно легко подстроить конфигурацию устройства под требуемые приложения;

- универсальность, которая позволяет минимизировать стартовые инвестиции;

- изменение полосы пропускания IP-трафика в зависимости от потребностей;

- линейное резервирование путем дублирования порта STM-1 (в том числе с использованием радиорелейной линии);

- компактность (19«/1U — 43×430 × 140 мм, вес около 2 кг).

Наиболее выигрышным приложением для устройств интегрированного доступа АХХ155/АХХ155Е является реализация выноса для обслуживания офисного комплекса или крупного предприятия, а также точка присутствия оператора, разворачиваемая в качестве авангарда.


Рис. 11. Универсальный узел доступа

Универсальный узел доступа AXXEDGE (рис. 11) представляет собой компактный (19»/1U — 43×430 × 140 мм) универсальный узел доступа (Consolidation Unit — CU), который позволяет объединить TDM и IP-трафик в одной точке. Оба типа трафика могут передаваться совместно либо в потоке данных TDM, либо в потоке данных IP. Кроме того, AXXEDGE обеспечивает неблокирующую кросс-коммутацию на уровне VC-12 в матрице 64×64 STM-1.

Универсальность и гибкость AXXEDGE позволяют использовать его в сетях различного масштаба и назначения. С помощью AXXEDGE возможно реализовать любой вариант топологии сети — «звезда», «кольцо», каскадное включение, полнодоступная сеть или комбинация перечисленных.

Устройство AXXEDGE состоит из базового шасси, которое имеет четыре слота для интерфейсных модулей. Широкий набор интерфейсов позволяет поддерживать все основные способы передачи голоса и данных. Это дает возможность достаточно гибко изменять структуру устройства и перечень услуг.

Базовой сетью для AXXEDGE может выступать как сеть TDM, так и IP, а в качестве среды передачи используется оптика, радио или медь.

Узел доступа AXXEDGE может быть сконфигурирован, как терминальный мультиплексор (ТМ), мультиплексор вставки/выделения (ADM), неблокирующий кросс-коммутатор, коммутатор/маршрутизатор уровней 2/3 или может комбинировать эти функции, AXXEDGE позволяет осуществлять каскадирование, что дает возможность наращивать мощность точек присутствия оператора (РоР) и создавать по мере необходимости выносы из них (рис. 12).

Кроме того, AXXEDGE дает возможность оператору расширить спектр предлагаемых услуг за счет новых, таких как IP VPN, SLA, межсетевой экран (firewall) и регулирование трафика (traffic engineering). В оборудовании реализованы такие функции, как управление качеством сервиса (QoS), поддержка MPLS и резервирование 1+1 (MSP, SNC/I), в том числе с использованием различных сред передачи.

AXXEDGE позволяет:
организовывать точку присутствия оператора (РоР):
осуществлять мультиплексирование, коммутацию и маршрутизацию трафика;
осуществлять передачу разнородного трафика (голос, данные) с помощью единой платформы;
предоставлять каналы с различной пропускной способностью приложениям разной производительности;
минимизировать количество сетевых соединений путем создания единой системы;
централизовать управление мультисервисной сетью;
снизить стартовые инвестиции за счет интеграции всех видов трафика и их эффективной передачи в магистральную сеть или по локальным каналам.

Наиболее выигрышным приложением для AXXEDGE является построение точки присутствия оператора на районном узле связи или организация быноса для обслуживания крупного офисного комплекса или городка.

Средства администрирования также входят в семейство оборудования AXXESS1T. Причем в целях оптимизации затрат на управление созданной на их основе сетью доступа имеется несколько систем различной сложности: терминальная (AXXCLI), менеджеры элементов (AXXMASTER и AXXCRAFT) и сетевая (AXXTMN). Такое разнообразие обеспечивает возможность постепенного развития средств администрирования в процессе роста сети доступа.


Рис. 12. Высокопроизводительная точка присутствия оператора

Анализ возможностей семейства оборудования AXXES-S1T и опыт его применения для реализации решений различного уровня сложности показал, что оно обеспечивает оптимальный способ предоставления услуг уровня 1 (Е1, ЕЗ/ТЗ, Ethernet, xDSL), уровня 2 (выделенные линии, ATM) или уровня 3 (IP маршрутизация, MPLS) на базе единой платформы с минимальными стартовыми инвестициями.

Стоит отметить, что имеющиеся в оборудовании AXXESSIT механизмы обеспечивают не только использование в качестве транспорта существующих сетей SDH, но и повышают эффективность их использования при реализации мультисервисных приложений. Широкий набор средств администрирования облегчает создание единой платформы мониторинга и управления сетью, точно отвечающей ее текущим потребностям.

Опыт эксплуатации оборудования AXXESSIT на сетях ведущих российских операторов показал, что уже сегодня весь функциональный набор находит применение в процессе построения сетей доступа. В условиях конкуренции за платежеспособных клиентов оборудование AXXESSIT позволило операторам значительно расширить перечень предлагаемых услуг без излишних затрат. Получив новые услуги по разумным ценам., клиенты могут приступить к реализации необходимых им новых приложений. А именно новые приложения и являются основным двигателем развития телекоммуникационных сетей.
