Проект построения сети SDH уровня STM-1/4 для ООО СП «Сахалин Телеком»

Заказчик: ООО СП «Сахалин Телеком»

Сайт заказчика: http://www.cwst.ru/

Отрасль: Телекоммуникации

Год осуществления: 2004-2005

Концепция проекта

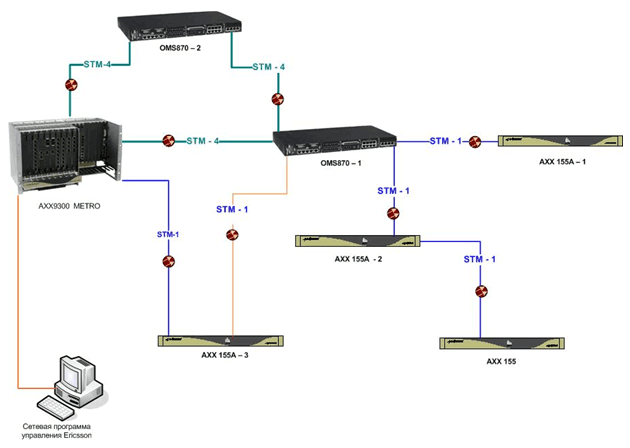

Для организации возможности транспортировки данных и предоставления мультисервисных услуг оконечным клиентам на сети ООО СП «Сахалин Телеком» была разработана схема SDH сети уровня STM-1/4 с использованием оборудования компании «Ericsson». Оборудование компании «Ericsson» полностью соответствует концепции сетей SDH нового поколения (NGN SDH) и позволяет одновременно передавать трафик PDH и Ethernet данные, сохраняя все преимущества SDH технологии и дополняя их новыми возможностями.

Описание проекта

Для проекта, в качестве центрального узла был выбран мультиплексор AXX9300-METRO, на остальных узлах SDH сети используются мультиплексоры ввода/вывода OMS-870, AXX-155A и терминальный мультиплексор AXX155 .

В мультиплексоре AXX 9300 METRO предусмотрено масштабирование интерфейсов SDH от STM-1 до STM-16, что делает его универсальным и позволяет осуществлять каскадное подключение устройств, что даёт возможность наращивать мощность точки присутствия оператора и создавать выносы по мере необходимости. С помощью AXX 9300 METRO возможно реализовать любой вариант топологии сети: «звезда», «кольцо», полнодоступная сеть и т.д. Модульная архитектура (10 слотов) позволяет гибко изменять перечень предоставляемых услуг. AXX 9300 METRO предоставляет сервис провайдеру все необходимые средства для внедрения новых высокодоходных сервисов операторского класса в виде единой платформы, что ведет к заметному снижению капитальных и эксплуатационных затрат.

OMS870 предоставляет оператору все необходимые средства для внедрения новых высокодоходных сервисов операторского класса в виде единой платформы, что ведет к заметному снижению капитальных и эксплуатационных затрат. Оборудование OMS-870 предусматривает масштабирование интерфейсов SDH от STM-1 до STM-16, что делает его универсальным узлом доступа к высокоскоростным SDH-сетям.

AXX-155A* — мультиплексор ввода/вывода уровня STM-1 с функциями Ethernet коммутатора L2, который является экономичным решением для внедрения прибыльных услуг на существующей сети. AXX-155A* имеет встроенные оптические порты 2хSTM-1 и 21 порт Е1, слот расширения позволяет использовать дополнительный модуль для передачи SDH, PDH и Ethernet трафика.

Мультиплексор AXX-155* это терминальное устройство уровня STM-1, которое может обслуживать как одного заказчика (предприятие, компанию), так и нескольких (кампус, бизнес-центр).

Интерфейсы AXX-155:

• 4 х E1
• 4 x Fast Ethernet
• 1 х STM-1

Реализация в оборудовании Ericsson промышленных стандартов технологии Ethernet over SDH (EoS) предоставляет оператору широкие возможности по оптимизации процедур маппинга пользовательского трафика Ethernet в SDH и контроля качества услуг (CoS). Кроме того, реализация стандартов EoS включает расширенные возможности по управлению полосой пропускания трактов и приоретизации трафика. Управление мультиплексорами может производится с помощью командной строки CLI и единой системы управления построенной на платформе AXX 9800 TMN .

AXX 9800 TMN может применяться на сетях любых размеров, предоставляя при этом возможности распределенного и резервированного управления сетевыми элементами (протокол SNMP). Системы AXX 9800 TMN могут быть реализованы как для одного пользователя на лэптопе, так и в виде крупных распределенных многосерверных сетевых систем для множества пользователей. Технологичная платформа управления обеспечивает возможности для реализации будущих задач интеграции с минимальными затратами. Все это делает очевидным выбор AXX 9800 TMN в условиях, когда целью является будущее развитие и соответствующая гибкость системы.

*AXX-155A, AXX-155 — на данный момент сняты с производства и заменёны на OMS-860 и AXX-10 соответственно.

Используемое в проекте оборудование

Общие сведения о заказчике

ООО СП «Сахалин Телеком» основано в декабре 1991 года и является первой частной телефонной компанией на Сахалине. Основные владельцы компании:

ООО «СЦС Совинтел» (Москва) — группа «Голден Телеком»

ФГУП «Российская Телевизионная и Радиовещательная сеть» (Москва)

С сентября 2005 года «Сахалин Телеком» является дочерней компанией OOO «СЦС Совинтел» и входит в группу «Голден Телеком»

«Голден Телеком» сегодня — крупнейший независимый провайдер интегрированных услуг по передаче голоса и данных, а так же Интернет-услуг в крупнейших городах России и других странах СНГ. Голден Телеком предлагает услуги местной связи, услуги по передаче данных, междугородой и международной связи, используя оптоволоконные линии и спутниковую сеть, включающую более 150 комбинированных пунктов доступа к сети в Росиии и других странах СНГ.
