Egate-100 RAD

• Агрегирует и коммутирует трафик Gigabit Ethernet через канальные интерфейсы STM-1/OC-3
• Служит для подключения до 84 удаленных площадок по линиям E1/T1 или связанным каналам n x E1/T1
• Служит для подключения до 126 удаленных площадок по линиям Fractional E1/T1
• Масштабирование услуг от Fractional E1/T1 до связанных каналов n x E1/T1
• Поддерживает QoS с помощью 4 очередей приоритета передачи согласно 802.1p, DSCP и IP Precedence
• Поддерживает прозрачные услуги Ethernet с помощью тегов и каскадирования ВЛВС
• Небольшие капитальные и эксплуатационные затраты по сравнению с альтернативными решениями
• SNMP-управление

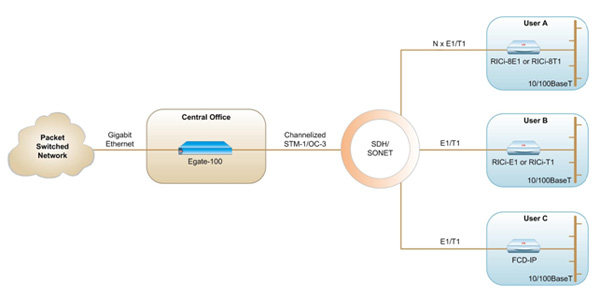

Egate-100 — многоканальный шлюз для передачи Gigabit Ethernet через канальный интерфейс STM-1/OC-3, связывающий сети TDM и сети с коммутацией пакетов. В типичном приложении Egate-100, расположенный в центральном узле, агрегирует пользовательский трафик ЛВС с таких удаленных устройств, как оборудование RAD серий RIC, FCD и ASMi, предоставляя полное решение доступа между центральным узлом оператора и площадками заказчика.

Egate-100 применяется для подключения:

• 32 или 42 удаленных ЛВС по каналам n x E1 или n x T1, соответственно
• 63 или 84 удаленных ЛВС по каналам E1 или T1, соответственно
• 126 удаленных ЛВС по каналам Fractional E1/T1

Эта уникальная возможность позволяет предоставлять прозрачные услуги частной линии Ethernet (точка-точка) или частной ЛВС Ethernet (многоточка) на различных скоростях передачи, от Fractional E1/T1 до скоростей широкополосных каналов n x E1/T1.

Поскольку Egate-100 работает как мост в среде SDH/SONET, с его помощью осуществляется прозрачное соединение пользователей в сети TDM и пользователей в пакетной сети с сохранением тех же атрибутов уровня обслуживания.

Egate-20 служит альтернативой решениям на основе дорогостоящих многоканальных маршрутизаторов STM-1/OC-3 или решениям, состоящим из стоек с преобразователями и коммутаторов, и имеет следующие преимущества:

• Значительное снижение стоимости
• Простая эксплуатация всего одного устройства
• Снижение эксплуатационных расходов благодаря наращиваемости устройства, небольшим размерам и низкому энергопотреблению
• Повышенная доступность услуг благодаря резервированию портов и источника питания.

Устройство поддерживает дифференциацию услуг на уровне BЛВС и IP с помощью четырех очередей приоритета передачи согласно схемам, описанным в 802.1p, DSCP и IP Precedence.

Egate-100 ассоциирует порт моста и интерфейс TDM (группы временных интервалов, целые каналы E1/T1 или группы связанных каналов E1/T1), в результате создавая виртуальный порт, соединяющий сеть пакетной коммутации и сеть TDM. С помощью тегов и каскадирования ВЛВС (Q-in-Q) к пользовательскому трафику добавляется трафик служебной ВЛВС оператора. Это позволяет прозрачно передавать трафик пользователей в сеть пакетной коммутации, сохраняя все настройки их виртуальных локальных сетей.

Коммутация ВЛВС позволяет отправлять трафик опеределенных ВЛВС на виртуальные порты, блокируя остальные. С помощью этой функции Egate-100 можно определять различные профили трафика для членов различных доменов ВЛВС. Управляющему трафику присваивается общий профиль, и один трансляционный домен создается для управления всеми пользователями в рамках единой ВЛВС. Относящийся к различным ВЛВС пользовательский и управляющий трафик надежно разделен.

Egate-100 — это компактное автономное устройство в металлическом корпусе высотой 1U и шириной 19". Eго канальный магистральный интерфейс STM-1/OC-3 может быть оснащен электрическим и оптическим SPF модулями. Порт Gigabit Ethernet поставляется с интерфейсами 1000BaseT или 1000BaseT/LX. Существует возможность установки выделенного порта управления 10/100BaseT или порта RS-232 для прямого подключения к системе управления.
