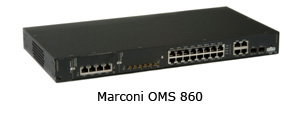

Магистральные мультиплексоры cерия OMS 860 (AXX 9100 Connect) Ericsson

Магистральные мультиплексоры  cерия OMS 860 (AXX 9100 Connect)OMS860 — SDH мультиплексор уровня STM-4 с функциями Ethernet коммутатора L2, который является экономичным решением для внедрения новых прибыльных услуг на существующей сети.

OMS860 предоставляет оператору широкие возможности по управлению полосой пропускания и приоритизации Ethernet услуг. Это оборудование может использоваться как узел доступа в жилом районе или как терминальное клиентское устройство интегрированного доступа в бизнес-приложениях. Поддерживаются топологии «точка-точка», «звезда», «кольцо», «цепь».

OMS 860 поставляется в различных конфигурациях с интерфейсами 155 Мбит/с (STM-1) или 622 Мбит/с (STM-4) для работы в качестве оконечного мультиплексора (TM) либо мультиплексора ввода/вывода (ADM). Благодаря гибкости конфигурации OMS 860 представляется идеальным решением для сервис провайдера, осуществляющего развертывание новых высокодоходных дополнительных услуг как в регионах с небольшим количеством абонентов, так и в районах с повышенной деловой активностью.

Ключевые возможности

  • поддержка SLA, GFP, LCAS, VCAT
  • аппаратное резервирование (интерфейсов и модулей)
  • сетевое резервирование (MSP 1+1, SNCP)
  • полнодоступная кросс-коммутация: 24x24 STM-1
  • пропускная способность шины Ethernet: 20 Гбит/с
  • управление по каналам DCC, выделенным линиям, SNMP, IP

Конструктивное исполнение:

  • Шасси 1U для установки автономно или в стойку 19” или ETSI.

Резервирование:

  • Резервирование MSP 1+1 для STM-1 и STM-4
  • Резервирование SNCP в кольцевых и смешанных топологиях.
  • STP/RSTP

Функциональные характеристики

Ethernet/LAN интерфейсы
OMS 860 может работать в качестве полнофункционального коммутатора 2-го уровня, предоставляющего все необходимые средства для функционирования сети доступа Ethernet сервис провайдера



Коммутатор 2-го уровня осуществляет поддержку следующих функций:

  • MAC вещание
  • IGMP отслеживание
  • IEEE 802.1 q VLAN тэги
  • GARP VLAN протокол регистрации (GVRP)
  • IEEE 802.1 ad межоператорское взаимодействие
  • Тоннелирование пользовательского трафика (QinQ)
  • Тоннелирование пользовательских протоколов
  • Улучшенный OAM
  • Ограничения по скорости на порт/VLAN
  • Spanning Tree Protocol (STP) в соответствии с IEEE 802.1 D
  • Rapid Spanning Tree Protocol (RSTP) в соответствии с IEEE 802.1 w
  • Приоритезация IEEE 802.1 p

Технические данные

Общие
Оборудование разработано в соответствии с рекомендациями ITU-T G.703, G.704 и G.957, ISDN PRA, IEEE 802.1 и 802.3

Базовое шасси
BM-9100 2xSTM1/4-16xE1
BM-9100 2xSTM1/4
Интерфейсные модули PDH
TM-3xE3/T3-1.0/2.3
TM-32xE1-LFH
Интерфейсные модули Ethernet
TM-4xFEL2-4xMAP-RJ45
TM-4xFEL1-4xMAP-RJ45
TM-1xGEL1-1xMAP-SFP

Электрические интерфейсы

E1 (2 Мбит/с) -Разъем: RJ45
-Импеданс: 120 Ом сбалансированный, 75 ОМ с внешней балансировкой
E3/T3 (34/45 Мбит/с) -Разъем: 1.0/2.3
-Импеданс: 75 Ом
STM-1 e (155 Мбит/с) -Разъем: 1.0/2.3
-Импеданс: 75 Ом
Ethernet/LAN 10/100 Base-T и 1000 Base-TX
-Разъем: RJ45

Оптические интерфейсы

Ethernet/LAN 1000 Base-SX/LX
STM-1 1310 нм и 1550 нм опционально для S1.1, L1.1 и L-1.2
STM-4 1310 нм и 1550 нм опционально для S4.1, L4.1 и L-4.2
- разъем: LC

Синхронизация

Источники STM-N (T1), E1 (T2) и 2 Мбит/с либо 2МГц (T3)
Выход 2 Мбит/с либо 2МГц (T4)
Функциональная характеристика поддержка SSM

Электропитание

Постоянный ток -36 до -72
Переменный ток 230 В перем. 50 Гц (внешний адаптер)
Потребление макс. 50Вт

EMC / Безопасность/ Температуры

EMC EN 300 386
Безопасность EN 60950 и EN 60825
Рабочие температуры -5°C до + 45° в соответствии с ETS 300 019-1-3, класс 3.2

Механические параметры

Размеры (ВxШxГ) 44x445x240 мм

Типовые приложения

Построение узла доступа к опорным сетям SDH с мультисервисными услугами уровня STM-1

Организация передачи потоков E1 через опорную сеть SDH в структуре потока STM-1

Построение узла доступа к опорным сетям SDH с мультисервисными услугами уровня STM-4
