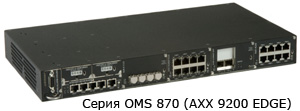

Магистральные мультиплексоры cерия OMS 870 (AXX 9200 EDGE) Ericsson

Серия OMS 870 (AXX 9200 EDGE) магистральные мультиплексоры EricssonМагистральные мультиплексоры OMS 870 представляет собой компактный универсальный узел доступа (CU — Consolidation Unit), который способен консолидировать TDM и IP трафик в одной точке, обеспечивая плавный поэтапный переход к новой концепции построения сетей доступа следующего поколения. Базовой сетью для OMS 870 может выступать как сеть SDH, так и сеть IP, а в качестве среды передачи — оптическое волокно и медная пара. Узел доступа OMS 870 может функционировать как терминальный мультиплексор (TM), мультиплексор ввода/вывода (ADM) и как неблокируемый кросс-коммутатор. Часть системы, ориентированная на IP, представляет собой полнофункциональный Ethernet коммутатор и IP маршрутизатор.
Универсальность и гибкость OMS 870 позволяют использовать его в сетях различного масштаба и назначения. С помощью OMS 870 возможно реализовать любой вариант топологии сети: «звезда», «кольцо», полнодоступная сеть или комбинация перечисленных. Широкий набор интерфейсов обеспечивает поддержку всех основных способов передачи голоса и данных. Это позволяет достаточно гибко изменять структуру устройства и перечень предоставляемых услуг.

Ключевые возможности

  • Полная реализация набора стандартов Ethernet-over-SDH для решения проблемы эффективной передачи трафика данных Ethernet по сетям SDH:
    • GFP (Generic Framing Procedure) — стандартная процедура инкапсуляции кадров Ethernet в контейнеры VC-12, в соответствии с ITU-T G.7041;
    • LCAS (Link Capacity Adjustment Scheme) — схема регулирования емкости линии, в соответствии с ITU-T G.7042;
    • VCAT (Virtual Concatenation) — механизм виртуального сцепления контейнеров, в соответствии с ITU-T H.707;
  • Неблокируемая матрица кросс-коммутации 64×64 уровня STM-1, с поддержкой двунаправленных кроссовых соединений на уровне виртуальных контейнеров VC-12, VC-3, VC-4;
  • Схема линейного резервирования MSP 1+1 с переключением на резерв обоих направлений передачи;
  • Схема резервирования SNCP 1+1 и переключением на резерв одного направления передачи для виртуальных контейнеров нижнего (Low Order) и верхнего (High Order) уровней;
  • Выбор пяти источников синхросигнала в зависимости от требуемого качества;
  • Функциональные характеристики, ориентированные на IP, зависят от типа лицензионного соглашения. Доступны две конфигурации устройства: базовая (TDM), коммутатора (L2).
  • Коммутатор Ethernet представляет собой многопортовый прозрачный мост с пропускной способностью 20Гбит/с;
  • Функции, относящиеся к качеству обслуживания QoS, обеспечивают отведение необходимой полосы пропускания для приложений на уровнях L2;
  • Локальное управление осуществляется через последовательный порт RS-232 или через порт управления MNGT Ethernet 10/100Base-TX;
  • Удаленное управление осуществляется с использованием каналов DCC-R и DCC-M SDH с возможностью инкапсуляции стеков IP и OSI;
  • Возможна передача управляющей информации внутри полезной нагрузки SDH (IP-inband);
  • Конструктивно OMS 870 представляет собой компактное модульное шасси с возможностью монтирования в стойку 19" высотой 1U;
  • Шасси OMS 870 состоит из 8 слотов расширения: для модуля системного контроллера, двух модулей электропитания (основного и резервного) с возможностью одновременной работы обоих, модуля вентиляторов и аварийной сигнализации и четырех интерфейсных модулей;
  • Интерфейсные модули поддерживают режим горячей замены.

Резервирование

  • MSP 1+1
  • Резервирование SNCP в кольце, или в смешанных топологиях
  • STP/RSTP

Функциональные характеристики

OMS 870 осуществляет поддержку сервисов «точка-точка» и Ethernet LAN.
Как гибридное решение, OMS 870 не только упрощает создание сервисов, но и придает решениям на основе SDH расширенные возможности? Добавляя в уже существующие сети новую функциональность из широкого набора возможностей Ethernet, GFP, VCAT и LCAS. Это позволяет провайдеру сервисов более гибко и эффективно обрабатывать Ethernet трафик пользователей.

Ethernet/LAN интерфейсы

Кроме обеспечения прозрачного сервиса L1 Ethernet, OMS 870 может работать в качестве полнофункционального коммутатора 2-гоуровня, предоставляющего все необходимые средства для функционирования сети доступа IP/Ethernet провайдера сервисов.

Коммутатор 2-гоуровняосуществляет поддержку следующих функций:

  • MAC вещание
  • IGMP отслеживание
  • IEEE 802.1q VLAN тэги
  • GARP VLAN протокол регистрации (GVRP)
  • IEEE 802.1ad межоператорское взаимодействие
    • Тоннелирование пользовательского трафика (QinQ)
    • Тоннелирование пользовательских протоколов
    • Улучшенные характеристики OAM
  • Ограничения по скорости на порт/VLAN
  • Spanning Tree Protocol (STP) в соответствии с IEEE 802.1D
  • Rapid Spanning Tree Protocol (RSTP) в соответствии с IEEE 802.1 w
  • IEEE 802.1p приоритеты программного обеспечения.

Технические данные

Общие

Оборудование разработано в соответствии с рекомендациями и ITU-T G.703, G.704, G.957, G.694.2, ISDN PRA, IEEE 802.1 и 802.3


Базовое шасси
BM-9200 64x64/20G
Интерфейсные модули SDH
870 8xSTM-1-SFP
4xSTM-4-SFP
1xSTM-16-SFP
Интерфейсные модули SDH
63xE1-LFH
8xE1-RJ45
21xE1-LFH+3xE3/T3-1.0/2.3 Service Module
6xE3/T3-1.0/2.3
Интерфейсные модули Ethernet
2xGE-2xSMAP-SFP
8xFE-SFP
8xFE-16xSMAP-RJ45

Электрические интерфейсы

E1 (2 Мбит/с) -Разъем: RJ45
-Импеданс: 120 Ом сбалансированный, 75 ОМ с внешней балансировкой
E3/T3 (34/45 Мбит/с) -Разъем: 1.0/2.3
-Импеданс: 75 Ом
STM-1 e (155 Мбит/с) -Разъем: 1.0/2.3
-Импеданс: 75 Ом
Ethernet/LAN 10/100 Base-T и 1000 Base-TX
-Разъем: RJ45

Оптические интерфейсы

Ethernet/LAN 100 Base-FX, 100 Base-LX10 и 1000 Base-SX/LX
STM-1 1310 нм и 1550 нм (S1.1 и L-1.2)
STM-4 1310 нм и 1550 нм (S4.1 и L-4.2)
STM-16 1310 нм и 1550 нм (S16.1 и L-16.2)
CWDM 8 длин волн, различные скорости
-разъем: LC

Синхронизация

Источники STM-N (T1), E1 (T2) и 2 Мбит/с либо 2МГц (T3)
Выход 2 Мбит/с либо 2МГц (T4)
Функциональная характеристика поддержка SSM

Электропитание

Постоянный ток -36 до -72
Переменный ток -230 В перем. 50 Гц (внешний адаптер)
Потребление макс. 100Вт

EMC / Безопасность/ Температуры

EMC EN 300 386
Безопасность EN 60950 и EN 60825
Рабочие температуры -5°C до + 45° в соответствии с ETS 300 019-1-3, класс 3.2

Механические параметры

Размеры (ВxШxГ)         44x445x240 мм


Типовые приложения

Построение опорной сети малого и среднего оператора связи уровня STM-1/4 для предоставления мультисервисных услуг

Построение узла доступа к опорным сетям SDH с мультисервисными услугами уровня STM-16
