Шлюз доступа псевдопроводного TDM: IPmux-14

IPmux-14

• Услуги TDM в сетях пакетной коммутации (Ethernet, IP, MPLS)
• Один, два или четыре каналообразующих пользовательских порта E1/T1 TDM или последовательных порта данных
• Поддержка Ethernet, MPLS и IP PSN
• Восстановление за 50 мс по технологии RAD Ethernet-кольца
• Tочное восстановление синхронизации для сотового трафика 2G/3G в сетях PSN
• Поддержка всех стандартов псевдопроводной передачи TDM: TDMoIP, CESoPSN, SAToP, HDLCoPSN
• Прозрачная передача всех протоколов сигнализации
• Медный или оптический сетевой интерфейс Ethernet на основе SFP с поддержкой Fast Ethernet или Gigabit Ethernet
• Поддержка QoS
• Настраиваемое соотношение задержка/пропускная способность
• Централизованное управление

Шлюз IPmux-14 преобразует поток данных из порта TDM в пакеты IP или кадры MPLS для передачи по сетям с коммутацией пакетов. Эти пакеты отправляются в сеть через магистральный порт Ethernet. Удаленный шлюз псевдопроводного доступа преобразует пакеты обратно в трафик TDM. При этом устройства TDMoIP используют современные технологии сетей IP/Ethernet/MPLS для того, чтобы передавать голосовой, факсимильный, модемный трафик и данные с качеством, присущим традиционным телефонным сетям.

В IPmux-14 применяются стандартные псевдопроводные форматы: TDMoIP, CESoPSN, SAToP, HDLCoPSN.

Интегрированный доступ

В IPmux -14 реализованы расширенные возможности интегрированного доступа на канальном уровне (Layer 2) для сетей TDM и Ethernet. Он оснащен встроенным мостом для передачи трафика между пользовательскими и магистральным портами Ethernet на полной скорости линии. При этом трафик пользовательских портов может быть ограничен по скорости, помечен тегами или отфильтрован, исходя из его принадлежности к определенным ВЛВС. Поддерживаются также двойные теги (вложенные ВЛВС), что усовершенствует построение сетей и позволяет предагать услуги различной емкости.

Эмуляция каналов TDM

Шлюз IPmux-14 предоставляет следующие возможности для эмуляции каналов E1/T1:

• Подключение любого стандартного пользовательского оборудования с интерфейсами E1/T1 или V.35/V.36/ RS-530/RS-422/RS-232 через порт E1/T1 или последовательный порт
• Регистрация и передача аварийной сигнализации и статистики ошибок
• Статистика SES/UES, аварийные сообщения физического уровня LOS/AIS, режимы проверок по локальным и удаленным шлейфам

Устройства поддерживают сквозную передачу стандартной аварийной сигнализации E1/T1.

Компактный шлюз TDMoIP для установки на площадке пользователя

Шлюз IPmux -14 разработан для небольших площадок пользователя. Он позволяет сократить расходы на эксплуатацию сетей, предоставляя практически любые услуги передачи трафика TDM, локальных сетей и данных на основе IP/Ethernet/MPLS, гарантируя приоритетную передачу трафика TDM по сетевой магистрали. Конечные пользователи продолжают получать полный набор привычных услуг связи, а операторы связи и поставщики сетевых услуг сохраняют свои доходы от традиционных услуг. Компактные размеры, простота установки и поддержка разнообразных (как традиционных, так и нового поколения) услуг на основе IP и Ethernet делают IPmux-14 идеальным решением для предприятий малого и среднего размера (SME).

IPmux -14 позволяет удовлетворить растущую потребность корпоративных пользователей в таких услугах прозрачной передачи трафика локальных сетей (transparent LAN services,TLS), как объединение локальных сетей удаленных офисов или подключение к поставщику сетевых услуг по Ethernet. Расширенные возможности, такие, как ограничение пользовательского трафика Ethernet, позволяют настроить суммарную пропускную способность пользовательских портов в соответствии с возможностями транспортной среды. Механизм вложенных ВЛВС позволяет инкапсулировать трафик множественных ВЛВС пользователя при передаче через единую транспортную среду для эффективного построения сети.

Версия IPmux-14A разработана для подключения базовых станций сотовых сетей по опорной сети IP/Ethernet. Функция высокоточного восстановления синхроимпульсов обеспечивает простое подключение оборудования сетей сотовой связи стандартов 2G и 3G по сетям пакетной коммутации. Компактные устройства высотой 1U подходят для установки вместе с другим оборудованием в тесных телекоммуникационных шкафах.

Интерфейсы

Устройства IPmux-14 оснащены следующими интерфейсами:

• Один, два или четыре стандартных порта E1/T1
• Последовательный порт данных с разнообразными интерфейсами: V.35, V.36, RS-530, RS-422 или RS-232
• Два порта Ethernet с опциональными интерфейсами 10/100BaseT и 100BaseFx, могут служить для магистрального или пользовательского подключения
• Один пользовательский порт Ethernet с интерфейсом 10/100BaseT для подключения локальной сети
• Опциональный порт для подключения внешнего источника синхронизации E1/T1

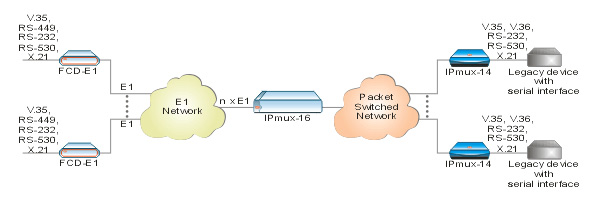

Передача последовательных данных по сетям пакетной коммутации
