Вынос абонентской ёмкости от телефонной станции с помощью аналоговых линий (FXO\FXS) на сети ООО «Манта Системс»

Заказчик: ООО «Манта Системс»

Сайт заказчика: http://www.mantasystems.ge/

Отрасль: Грузинская телекоммуникационная компания

Год осуществления: 2007

Концепция проекта

Компанией ЗАО «СвязьПроект» реализована задача выноса абонентской емкости от телефонной станции с помощью аналоговых линий с возможностью расширения предоставляемых услуг.

Абонентам была предоставлена только традиционная телефония. Для реализации проекта было выбрано оборудование компании Hitron,Тайвань, в силу надежности, простоте развертывания, гибких конструктивных решений, продвинутой системы управления с широкими возможностями мониторинга и диагностики. Концентратор абонентского доступа отвечает всем требованиям, которое предъявляют операторы к современным мультисервисным сетям связи.

Описание проекта

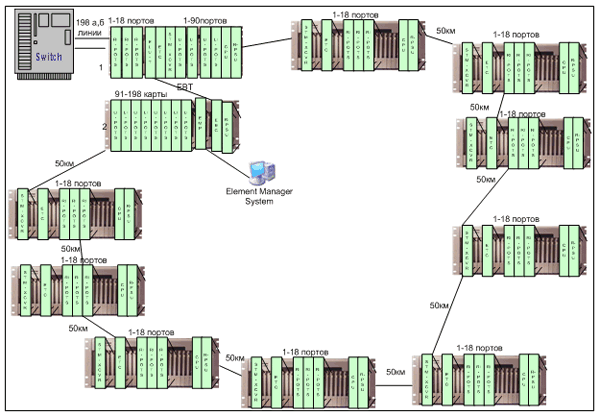

АТС по медной паре соединена со станционной частью (LET) абонентского выноса. В LET устанавливлены 33 карты FXO LI-POTS. 6 абонентских телефонных портов на платах LI-POTS (FXO) и RI-EPOTS (FXS), наиболее выгодное решение для операторов, так как не надо переплачивать за избыточную емкость. Для того, что бы обеспечить Ethernet трафик на 9 удаленных выносах, в станционную часть установлены 2 ETC карты. Карта ETC поддерживает функцию моста Ethernet и содержит 2 Ethernet порта для возможности установки карт в стек. Шасси в станционной части соединены с помощью специальных модулей расширения ELU-T и EBC-T. Модуль EBС-T может использоваться в качестве модуля управления для расширяемой системы. Помимо этого в шасси устанавливлены 3 карты FXS, которые в совокупности содержат 18 телефонных портов.

В качестве транспорта между терминалами используется оптическая среда. Для того что бы соединить в кольцо STM1 уровня терминалы оборудования фирмы Hitron, используется транковый модуль STM1a-XCVR-L1.2 с длинной прогона до 85 км. В LET установлен модуль источника электропитания со звонковым напряжение, гарантирующий работу как плат FXS ,так плат FXO.

Все удаленные терминалы имеют одинаковый набор плат. Модули RI-POTS, STM1a-XCVR-L1.2,ETC, а также модуль управления корзиной CPU и блок питания R-PSU.

Вся система управляется с помощью карты EMP. Единая графическая система управления EMS позволяет контролировать и управлять всеми удаленными узлами с одного операторского места. Система состоит из П.О. под О. С. Windows и EMP карты со встроенным SNMP агентом. Система сетевого управления предназначена для конфигурирования, управления, мониторинга.

Используемое в проекте оборудование

Общие сведения о заказчике

ООО «МАНТА СИСТЕМС» является телекоммуникационной компанией, работающей на рынке телекоммуникационной, сетевой и компьютерной продукции.

Компания работает в этой отрасли с 1997 года. Занимает лидирующие позиции в Грузии по дистрибуции телекоммуникационной и сетевой продукции. Участвует в осуществлении проектов по созданию коммуникационной инфраструктуры предприятий. Клиентами Компании являются крупные организации, Банки, Провайдеры. ООО «МАНТА СИСТЕМС» предоставляет широкий спектр современной телекоммуникационной аппаратуры.
