Проект организации сети доступа SDH уровня STM-1 на сети ЗАО «Петербург Транзит Телеком»

Заказчик: ЗАО «Петербург Транзит Телеком»

Сайт заказчика: http://ptt.spb.ru/

Отрасль: Телекоммуникации

Год осуществления: 2005-2006

Концепция проекта

Для ЗАО «Петербург Транзит Телеком» нашей компанией было разработано решение по организации уровня доступа (STM-1) к существующей транспортной SDH магистрали ЗАО «Петербург Транзит Телеком» с использованием оконечных терминальных мультиплексоров на территории клиента. В решение использовано оборудование компании Ericsson полностью соответствующее концепции сетей SDH нового поколения (NGN SDH), позволяющее одновременно передавать трафик PDH и Ethernet данные.

Описание проекта

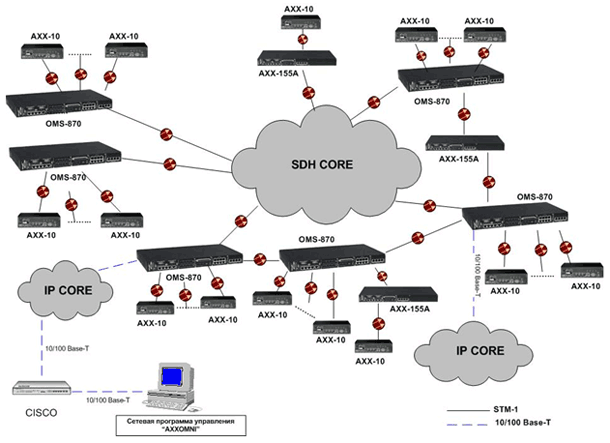

Для организации сети доступа SDH были использованы мультиплексоры ввода\вывода OMS-870 и AXX-155A*. В качестве оконечных терминальных мультиплексоров выбран компактный ТМ мультиплекcор AXX-10.

AXX-155A* — мультиплексор ввода/вывода уровня STM-1 с функциями Ethernet коммутатора L2, который является экономичным решением для внедрения прибыльных услуг на существующей сети. AXX-155A* имеет встроенные оптические порты 2хSTM-1 и 21 порт Е1, слот расширения позволяет использовать дополнительный модуль для передачи SDH, PDH и Ethernet трафика.

OMS870 предоставляет оператору все необходимые средства для внедрения новых высокодоходных сервисов операторского класса в виде единой платформы, что ведет к заметному снижению капитальных и эксплуатационных затрат. Оборудование OMS-870 предусматривает масштабирование интерфейсов SDH от STM-1 до STM-16, что делает его универсальным узлом доступа к высокоскоростным SDH-сетям.

Компактный терминальный мультиплексор AXX-10 устанавливается на стороне клиента и используется как клиентское устройство интегрированного доступа в бизнес-приложениях. При этом терминальное устройство может обслуживать как одного заказчика (предприятие, компанию), так и нескольких (кампус, бизнес-центр).

Интерфейсы AXX10:

• 4 х E1
• 4 x Fast Ethernet
• 1 х STM-1 (proprietary)

Реализация в оборудовании Ericsson промышленных стандартов технологии Ethernet over SDH (EoS) предоставляет оператору широкие возможности по оптимизации процедур маппинга пользовательского трафика Ethernet в SDH и контроля качества услуг (CoS). Кроме того, реализация стандартов EoS включает расширенные возможности по управлению полосой пропускания трактов и приоретизации трафика.

Управление мультиплексорами может производится с помощью командной строки CLI и единой системы управления построенной на платформе AXX 9800 TMN .

AXX 9800 TMN может применяться на сетях любых размеров, предоставляя при этом возможности распределенного и резервированного управления сетевыми элементами (протокол SNMP). Системы AXX 9800 TMN могут быть реализованы как для одного пользователя на лэптопе, так и в виде крупных распределенных многосерверных сетевых систем для множества пользователей. Технологичная платформа управления обеспечивает возможности для реализации будущих задач интеграции с минимальными затратами. Все это делает очевидным выбор AXX 9800 TMN в условиях, когда целью является будущее развитие и соответствующая гибкость системы.

*AXX-155A — на данный момент снят с производства и заменён на OMS-860

Используемое в проекте оборудование

Общие сведения о заказчике

ЗАО «Петербург Транзит Телеком» (ПТТ) создано в январе 2000 г. В настоящее время компания предоставляет телекоммуникационные услуги для операторов связи.

Сеть ЗАО «Петербург Транзит Телеком» (ПТТ) представляет собой мощную инфраструктуру, специально приспособленную для развития операторского бизнеса и сочетает современную технологическую базу и высокий уровень организации работы в компании.
