Многофункциональные агрегаторы трафика ATM/TDM/IP ACE-3100, ACE-3200 RAD

ACE-3100, ACE-3200

  • Многофункциональные агрегаторы трафика для приложений подключения базовых станций сотовой сети
  • Подключение к магистральной сети ATM или Ethernet/MPLS по технологии псевдопроводной передачи
  • Экономия капиталовложений за счет более эффективного использования оборудования ATM
  • Снижение эксплуатационных расходов благодаря объединению нескольких видов трафика ATM/TDM на одном сетевом интерфейсе (IMA или STM-1/OС-3с или Fast Ethernet)
  • Устройство ACE-3100:
    • 4 порта ATM UNI/IMA/CES, E1/T1/J1
    • 2 порта ATM STM-1/OС-3с
    • 1 магистральный порт Fast Ethernet
  • Устройство ACE-3200:
    • 8 или 16 портов ATM UNI/IMA/CES, E1/T1/J1
    • 2 порта ATM STM-1/OС-3с
    • 1 магистральный порт Fast Ethernet
    • Возможность резервирования источника питания
  • Оптимизация использования транспортной сети благодаря статистическому мультиплексированию ATM-трафика
  • Инкапсуляция трафика ATM и TDM в сетях IP/MPLS
  • Высокоточный модуль восстановления синхронизации для сетей с коммутацией пакетов, соответствующий требованиям ITU  G.823/824
  • Эффективная обработка различных категорий трафика: как чувствительного к задержкам (голос, видео), так и нечувствительного (IP, Интернет)
  • Поддержка ATM OAM со сквозным управлением качеством услуг (QoS) на основе стандартных механизмов I.610
  • Поддержка Ethernet OAM на основе рекомендаций IETF
  • Компактные размеры, доступ и управление с передней панели
  • Гибкие возможности резервирования, вплоть до полного резервирования всей системы
  • Веб-менеджер элементов сети ConfiguRAD
  • Менеджер элементов сети RADview-EMS

Переход к третьему поколению сотовых сетей влечет за собой появление целой гаммы широкополосных мобильных услуг. В этой сложной ситуации операторам мобильной связи необходимо выбрать наиболее эффективную технологию для подключения базовых станций, обеспечивающую наиболее экономичные решения. Сегодня этот вопрос становится особенно актуальным, поскольку услуги 3G начинают набирать обороты и необходимо расширять существующие сети, чтобы справиться с растущими объемами трафика.

Соглашение 3GPP (3rd Generation Partnership Project) принимает в качестве предпочтительной технологии для подключения базовых станций технологию ATM. Eе основные достоинства состоят в гарантированном качестве услуг (QoS) и дифференцированном подходе к трафику, чувствительному к задержкам (например, голос, видео в реальном времени) и нечувствительному к ним (доступ в Интернет, потоковое видео, и т.п.).

Снижение затрат на инфраструктуру сотовой сети

Агрегация трафика позволяет сократить как капиталовложения, так и текущие затраты на эксплуатацию сети. Экономия достигается благодаря уменьшению числа соединений в сети и возможности использовать более высокоскоростные и менее дорогие порты в ядре сети. Агрегаторы трафика ACE-3100 и ACE-3200 специально разработаны с учетом перспективы быстрого роста трафика, связанного с широким развертыванием услуг 3G. Устройства объединяют трафик каналов E1/T1/J1, что обеспечивает наиболее эффективное распределение ресурсов опорной сети и предоставление различных услуг 3G.

Развитые возможности ACE-3100 и ACE-3200 в части формирования и планирования трафика позволяют операторам планировать суммарную нагрузку сети выше номинальной пропускной способности (overbooking), чтобы оптимизировать использование сети, сохранить имеющиеся сетевые ресурсы и уменьшить число выделенных каналов связи, необходимых для обеспечения работы сети.

Совместная работа сетей 2G/3G

Учитывая высокую первоначальную стоимость услуг UMTS, далеко не все пользователи немедленно готовы перейти на технологии 3G. В реальности, по оценкам сотовых операторов, пройдет не менее трех лет, прежде чем большинство их абонентов обзаведется телефонами с поддержкой 3G. Из-за такого постепенного перехода получается, что на начальных этапах внедрения 3G для базовых станций UMTS Node B потребуется полоса пропускания, меньшая чем E1/T1/J1. Объединение нескольких каналов ATM со скоростями Fractional E1/T1/J1 на одном сетевом интерфейсе может значительно снизить расходы на подключение базовых станций. Впоследствии, по мере роста популярности услуг 3G, требования к полосе пропускания будут увеличиваться и потребуют перехода к более высокоскоростным каналам связи. Устройства ACE-3100 и ACE-3200 позволяют собрать трафик интерфейсов Fractional E1/T1/J1 UNI, нескольких каналов ATM с инверсным мультиплексированием (IMA), или эмулируемых каналов TDM E1/T1/J1 (CES) в одно высокоскоростное соединение SEM-1/OС-3с или IMA.

Эмуляция услуг ATM в сетях с коммутацией пакетов

По мере роста популярности услуг 3G следует ожидать значительного роста трафика базовых станций. Поскольку сегодня расходы на передачу этого трафика составляют наибольшую часть эксплуатационных расходов сотовых операторов, то завтра традиционные способы подключения на основе выделенных линий окажутся коммерчески несостоятельными. В перспективе все сотовые сети будут целиком и полностью базироваться на технологиях коммутации пакетов (PSN), однако на сегодняшний день ситуация такова, что и базовые станции (Node B), и контроллеры (RNC) представляют собой ATM-устройства.

Чтобы облегчить соединение Node B и RNC по недорогой сетевой инфраструктуре PSN, в продуктах семейства AСУ-3×00 реализована технология сквозной псевдопроводной эмуляции ATM (PWE3). Она обеспечивает передачу трафика ATM (E1/T1/J1 UNI или STM-1 UNI) поверх сетей PSN (Ethernet/MPLS/IP).

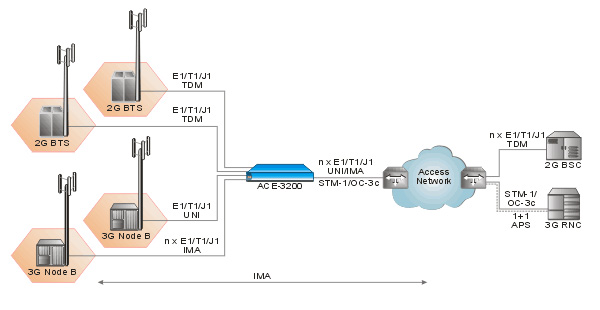

Aгрегация трафика на уровне контроллера

Агрегация беспроводного трафика

Эмуляция услуг TDM и ATM

Типовые приложения
