FCD –компактные устройства доступа по каналам E1/T1

Устройства доступа семейства FCD предназначены для подключения к услугам E1/T1 или Fractional E1/T1.

Они могут поставляться с несколькими абонентскими портами данных, а также с дополнительными порами подканала E1/T1 с ответвлением и вставлением каналов. Скорость передачи данных выбирается любой кратной 56 или 64 Кбит/с, вплоть до 1984 Кбит/с .

Магистральный порт у всех устройств семейства FCD –один, и соответствует стандарту E1 (G.703/G.704).

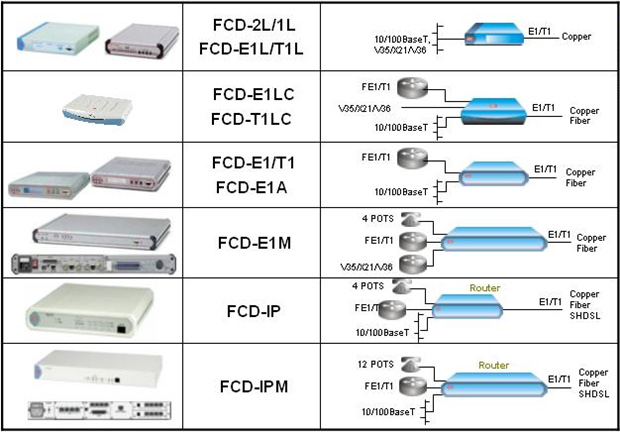

Основные характеристики и внешний вид устройств семейства FCD представлены в таблице:

Краткий обзор устройств семейства FCD

FCD-2L представляет собой устройство доступа к услугам E1 или Fractional E1 с одним портом. Скорость передачи через порт данных может быть выбрана равной любому кратному 56 или 64 Кбит/с вплоть до 1984 Кбит/с. Или же, вместо порта данных можно установить мост Ethernet для прямого подключения к ЛВС. Настройка и управление параметрами FCD-2L производятся с помощью внутренних перемычек.

FCD-2L выпускается в виде автономногоустройства или в качестве платы для стойки 19". Набор креплений позволяет установить в стойку 19" одно или два автономных устройства.

FCD-E1 и FCD-T1 предназначены для подключения к услугам E1/T1 или Fractional E1/T1. Они могут поставляться с одним или двумя портами данных, а также с дополнительным портом подканала E1/T1 с ответвлением и вставлением каналов.

Вместо одного из портов данных может быть установлен мост/ маршрутизатор Ethernet, обеспечивающий непосредственное подключение к ЛВС. В модели FCD-E1A один из портов данных может быть заменен четырьмя интерфейсами S0 для расширения ISDN BRI, или резервным интерфейсом ISDN.

Устойчивость к аппаратным неисправностям и сбоям питания благодаря проключению порта подканала E1/T1 к порту главного канала E1/T1 обеспечивает бесперебойное предоставление услуг по подканалу E1/T1.

Функции настройки, управления, мониторинга за состоянием устройства и получение диагностической информации могут осуществляться четырьмя способами с помощью:

• LCD и кнопок на лицевой панели для управления посредством меню
• ASCII-терминала, подключенного к последовательному асинхронному порту, для управления при помощи интерпретатора командной строки
• управления на основе SNMP через последовательный порт
• управления внутриполосно через бит канала данных (T1), с использованием выделенного временного интервала или TS0, поддерживающего фирменный протокол и Frame Relay RFC 1490.

Устройства FCD-E1, FCD-T1 и FCD-E1A поддерживают встроенный агент SNMP и могут управляться при помощи любой стандартной SNMP станции, либо при помощи SNMP-приложения RADview-HPOV/TDM, или RADview-PC/TDM (только FCD-E1A).

FCD-E1L и FCD-E1LC управляемые одно- или двухпортовые устройства доступа к услугам E1 или Fractional E1, являющиеся более дешевыми вариантами FCD-E1L.

Их функционал идентичен устройствам FCD-E1, за исключением жидко-кристаллической панели для настройки и оптических магистральных портов.

FCD-E1M и FCD-T1M – модульные мультиплексоры доступа
Их функционал идентичен устройствам FCD-E1, при этом в шасси имеется возможность установки и поддержки модулей ввода-вывода Megaplex (HS-Q/N, HS-S, HS-R, HS-U или VC-6), реализующих четыре высокоскоростных или низкоскоростных канала данных, четыре канала интерфейса “S” или “U” ISDN, или шесть аналоговых каналов голоса.

В FCD-E1M может быть также предусмотрен по спецзаказу порт с ответвлением и вставлением подканалов E1 для связи с АТС.

FCD-IP - это устройство доступа к услугам E1/T1 или Fractional E1/T1 со встроенным маршрутизатором. Устройство можно заказать с одним или двумя портами ЛВС Ethernet, или со встроенным 4-х портовым коммутатором, заменяющим внешний хаб или коммутатор. Tак же возможна поставка устройства с дополнительным портом данных, с портом подканалов E1/T1 с выделением каналов, или с 4 аналоговыми портами (FXS, FXO, E&M). Скорость передачи через порт данных может быть выбрана кратной 56 или 64 Кбит/с вплоть до 1984 Кбит/с.

Встроенный маршрутизатор поддерживает:

• IP/IPX-маршрутизацию и прозрачный бриджинг Solid Firewall™ (на сеансовой основе)
• Single IP и NAT
• защиту PAP/CHAP
• OSPF, RIP I, RIP II

При необходимости, FCD-IP может включать встроенный модем SHDSL, устраняя необходимость во внешнем модеме.

FCD-IP поддерживает до 4 каналов Fractional E1 с автоматическим обходом в случае отказа линии. Устройство может использоваться в топологиях “кольцо” и “цепочка” вместе с мультиплексором Megaplex для экономичного подключения небольших узлов к кольцу E1, при таком же минимальном времени самовосстановления каналов, как и у больших устройств.

FCD-IPM представляет собой модульное интегрированное устройство доступа для каналов E1/T1 или Fractional E1/T1, оснащенное встроенным маршрутизатором.

Его функции идентичны устройству FCD-IP, за исключением возможности работы в кольце.

В устройство может встраиватся один или 2 сменных модуля.

Список сменных модулей включает:

• четырех или восьмипортовые аналоговые телефонные модули
• одно и двухпортовые модули Fractional E1/T1
• универсальный порт данных
• четырехпортовый модуль концентратора/коммутатора ЛВС

Таким образом, широкий спектр компактных устройств доступа к трактам E1 успешно дополняет линейку мощных мультиплексоров и коммутаторов семейства MAP , являясь оптимальным для подключения небольших заказчиков , обеспечивая гибкость проектируемых сетей доступа.

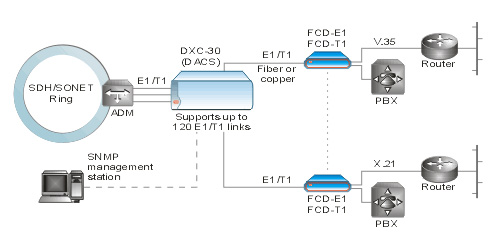

Множественный доступ к сети SDH

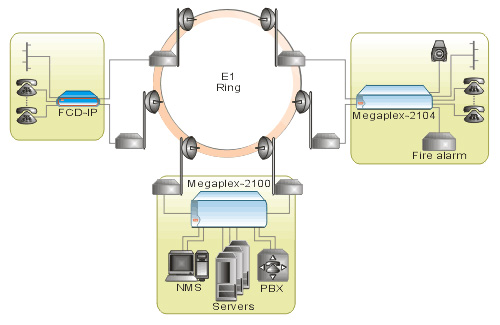

Работа FCD-IP в защищенном кольце Е1
