 Шлюз TDMoIP для центрального узла Gmux-2000
Gmux-2000
Gmux-2000 — модульный, экономичный шлюз TDMoIP, представляющий собой высокопроизводительное решение дляцентральных узлов связи. Устройство позволяет передавать большое число каналов E1/T1 по сетям на основе IP, Ethernet или MPLS. Gmux-2000 поддерживает набор интерфейсов STM-1/OC-3 и E1/T1. Для эмуляции каналов TDM/PDH через сети с коммутацией пакетов (PSN) это устройство может ретранслировать, концентрировать и объединять трафик TDMoIP при помощи каналообразующих интерфейсов STM-1/OC-3. С другой стороны, Gmux-2000 позволяет эмулировать через PSN до 196 отдельных каналов E1/T1. В сочетании с устройствами RAD IPmux-1E, IPmux-11, IPmux-14, IPmux-16 или Megaplex ML-IP устройство Gmux-2000 представляет собой недорогое комплексное решение операторского класса на основе TDMoIP. Описание системыGmux-2000 выпускается в корпусе высотой 6U, предназначенном дляустановки в стойку 19" (ETSI или ANSI). Gmux-2000 включает в себя двесистемные шины StarLAN, позволяющие соединить два магистральных подключения Gigabit Ethernet с любым из модулей ввода-вывода. Eще две телекоммуникационные шины используются для соединений между модулями ввода-вывода. МодулиШасси Gmux-2000 оснащено раз(емамидля следующих модулей, допускающих горячую замену:
Сетевые модули Gigabit Ethernet имеют по два резервируемыхмагистральных канала Gigabit Ethernet (GbE). Интерфейсы GbE соответствуют спецификациям Ethernet IEEE 802.3, 802.1p (присвоение тегов BЛВС) и 802.1p (приоритизация/класс услуг). Модули TDMoIP E1/T1 обеспечивают преобразование трафика E1/T1 дляпередачи через сеть с коммутацией пакетов, к которой Gmux-2000 подключен по интерфейсу GbE. Модули TDMoIP выпускаются в следующих вариантах:
Интерфейсные модули STM-1/OC-3 осуществляют мультиплексирование/демультиплексирование структурированных каналов STM-1/OC-3 на отдельные внутренние каналы E1/T1 (для последующегопреобразования в TDMoIP при помощи модулей эмуляции каналов). Каждый модуль STM-1/OC-3 оснащен двумя резервируемыми интерфейсами: G.703 для коаксиальных кабелей, либо оптоволоконными G.957, G.958. Поддерживается резервирование по схеме 1×1. Модули сжатия голоса Gmux-2000 поддерживает до семи модулей сжатия голоса, совместимых с семейством Vmux. Управляющие модули обеспечивают работу STMP-агента, пользовательскогоинтерфейса и базы данных для конфигурирования и управления всей системой Gmux-2000. Модули оснащены портами RS-232 и 10BaseT для внеполосного управления. Каждый модуль имеет также резервируемые интерфейсы G.812 для внешнего генератора синхроимпульсов и контакты вводавывода для аварийной сигнализации. Модули блоков питания допускают горячую замену. В одно шасси может быть установлено до трех блоков питанияпостоянного или переменного тока для резервирования и балансировки нагрузки. Для работы полностью укомплектованнойсистемы Gmux-2000 требуется два блока питания. Поскольку Gmux-2000 является составной частью комплексного решения для передачи трафика TDM по сетям IP, MPLS или Ethernet от площадки пользователя до выноса сети или центрального узла связи оператора, для управления всей системой желательно использовать одноприложение. Tаким единым приложением является RADview Serive Center TDMoIP, сочетающее дружественный интерфейспользователя с функциональными возможностями управления на уровне элементов сети и на уровне сети.

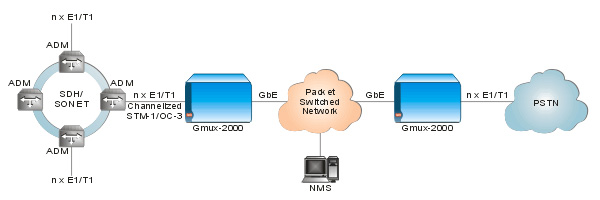

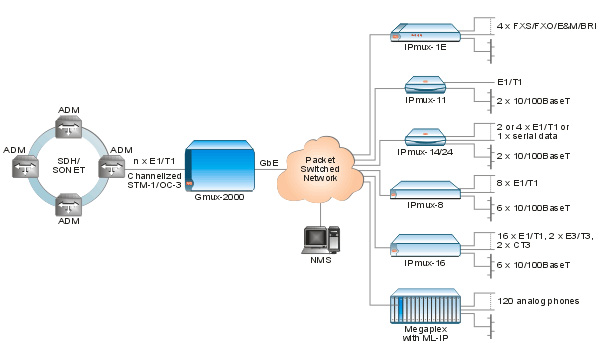

Передача традиционных услуг TDM через сеть с коммутацией пакетов  Передача множественных каналов TDM через сеть с коммутацией пакетов Типовые приложения Оборудование Ethernet-доступа к различным типам магистралей Оборудование компрессии и оптимизации голосового трафика Оборудование Мультипротокольного доступа |
|
