СвязьПроект - ваш надежный партнер в реализации сложных проектов

Медиаконвертеры Raisecom

Конвертеры Fast Ethernet серии RC111/112-FE, RC315/316-FE
Конвертеры Fast Ethernet с удаленным управлением серии RC511/512-FE, RC513/514-FE, RC552-FE
Конвертеры Gigabit Ethernet cерии RC112-GE, RC212-GE
Конвертеры Gigabit Ethernet с удаленным управлением cерия RC602-GE

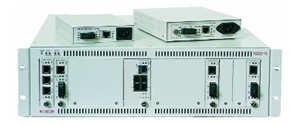

Компания Raisecom предлагает широкий спектр оборудования для преобразования различных типов сред и скоростей передачи данных, который с успехом применяется для модернизации уже существующих и построения новых сетей связи операторского класса. Все медиаконвертеры выпускаемые компанией Raisecom условно делятся на 2 группы: с удаленным управлением и без удаленного управления. По конструктивному исполнению медиаконвертеры делятся на модульные и автономные устройства. Модули устанавливаются в 1 слотовое шасси RC001-1, что позволяет использовать их в качестве настольного устройства, в 4 слотовое шасси RC002-4 и в 16 слотовое шасси RC002-16. Шасси позволят значительно упростить подключение конверторов, повысить надежность и удобство эксплуатации. Установка карты управления в шасси на 4, 16 слотов расширения позволяет организовать SNMP управление как локальными, так и удаленными устройствами. Так же шасси на 16 слотов расширения поддерживает возможность установки резервного блока питания.

В зависимости от рабочей длины волны и мощности передатчика конвертеры имеют несколько модификаций для различных дистанций и позволяют передавать данные по одноволоконному кабелю на расстояние до 50 км. или двухволоконному кабелю на расстояние до 120 км. Все модульные устройства поддерживают режим «горячей замены». Отличительной особенностью медиаконвертеров Raisecom является возможность дистанционного мониторинга с помощью единой системы сетевого управления NWiew на основе SNMP и управление удаленными устройствами в полном соответствии со стандартом IEEE802.3ah.

Богатая функциональность позволяет полностью отслеживать состояние портов и соединений благодаря функции Fault Pass Trough (FPT), автоматически настраивать порт на нужную скорость (Auto-negotiation) и упpaвлять пoлocoй пpoпуcкaния, что пoзвoляeт гибко настраивать пропускную способность тpaфикa для кaждoгo пopтa.


Конвертеры Fast Ethernet серии RC111/112-FE, RC315/316-FE

Конвертеры Fast Ethernet серии: RC111/112-FE, RC315/316-FEБ

Конструктивное исполнение

  • модуль в шасси
      • 1U (1 слот) — RC001-1
      1U (4 слота) — RC001/2-4
      3U (16 слотов) — RC002-16
  • автономное устройство

Интерфейсы

  • 10/100BASE-TX, 100BASE-FX;

Ключевые возможности

  • Режимы: Auto-negotiation, Half/Full Duplex, Fault Pass Trough (FPT), Auto MDI/MDI-X;
  • Конфигурации «звезда» и «точка-точка»;
  • Управление пропускной способностью с шагом nx32кбит/с;
  • Передача по одному волокну, WDM;
  • Поддержка передачи кадров до 1916 байт;
  • Локальное и удаленное (SNMP) управление;
  • Резервирование по питанию при установке модулей в шасси;
  • Поддержка «горячей замены» при установке в шасси.

Спецификация

Скорость передачи

  • 10/100 Мбит/с

Поддерживаемые стандарты

  • 802.3X Auto negotiation
  • 802.3 Ethernet
  • 802.3u Fast Ethernet

Разъемы

  • RJ-45 витая пара CAT-3,5 (10/100 Мбит/с)
  • Оптический интерфейс: DSC или SC

Питание

  • Автономное устройство:
      48V DC или 115/220V AC
  • Модуль: от шасси

Мощность

  • 5W

Тип волокна

  • M многомодовое волокно
  • S1/2/3 одномодовое волокно

Длины волн

  • RC11x-FE:
      1310нм (MM/SM)
      1550нм (SM)
  • RC315-FE: TX 1310нм, RX 1550нм (SM)
  • RC316-FE: TX 1550нм, RX 1310нм (SM)

Расстояние передачи

  • M 0~2км
  • S1 0~20км
  • S2 10~60км
  • S3 15~120км

Габариты

  • Автономное устройство: 120(Ш)х32(В)х157(Г) мм
  • Модуль: 91(Ш)х25(В)х155(Г) мм

Условия эксплуатации

  • Рабочая температура: от 0oС до 45oС
  • Влажность: от 5% до 90% (без конденсации)

Конвертеры Fast Ethernet с удаленным управлением серии RC511/512-FE, RC513/514-FE, RC552-FE

Конвертеры Fast Ethernet с удаленным управлением серии RC511/512-FE, RC513/514-FE, RC552-FE

Конструктивное исполнение

  • модуль в шасси:
      • 1U (1 слот) – RC001-1
      1U (4 слота) – RC001/2-4
      3U (16 слотов) – RC002-16
  • автономное устройство

Интерфейсы

  • 10/100BASE-TX, 100BASE-FX;

Ключевые возможности

  • Поддержка стандарта 802.3ah (RC552-FE);
  • Режимы: Auto-negotiation, Half/Full Duplex, Fault Pass Trough (FPT), Auto MDI/MDI-X;
  • Поддержка функций ОАМ: Link Monitor, Fault Signaling, Loop-back, Remote reset;
  • Конфигурации «звезда» и «точка-точка»
  • Управление пропускной способностью с шагом nx32кбит/с;
  • Передача по одному волокну, WDM;
  • Поддержка передачи кадров до 1916 байт;
  • Локальное и удаленное (SNMP) управление;
  • Резервирование по питанию при установке модулей в шасси;
  • Поддержка «горячей замены» при установке в шасси.

Спецификация

Скорость передачи

  • 10/100 Мбит/с

Поддерживаемые стандарты

  • 802.3X Auto negotiation
  • 802.3 Ethernet
  • 802.3u Fast Ethernet

Разъемы

  • RJ-45 витая пара CAT-3,5 (10/100 Мбит/с)
  • Оптический интерфейс: DSC или SC

Питание

  • Автономное устройство:
      48V DC или 115/220V AC
  • Модуль: от шасси

Мощность

  • 5W

Тип волокна

  • M многомодовое волокно
  • S1/2/3 одномодовое волокно

Длины волн

  • RC51x-FE:
      1310нм (MM/SM)
      1550нм (SM)
  • RC513-FE: TX 1310нм, RX 1550нм (SM)
  • RC514-FE: TX 1550нм, RX 1310нм (SM)

Расстояние передачи

  • M 0~2км
  • S1 0~20км
  • S2 10~60км
  • S3 15~120км

Габариты

  • Автономное устройство: 120(Ш)х32(В)х157(Г) мм
  • Модуль: 91(Ш)х25(В)х155(Г) мм

Условия эксплуатации

  • Рабочая температура: от 0oС до 45oС
  • Влажность: от 5% до 90% (без конденсации)

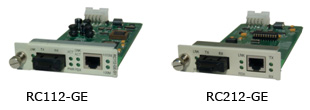

Конвертеры Gigabit Ethernet cерии RC112-GE, RC212-GE

Конвертеры Gigabit Ethernet cерии RC112-GE, RC212-GE Конструктивное исполнение

  • модуль в шасси:
      1U (1 слот) — RC001-1
      1U (4 слота) — RC001/2-4
      3U/19" (16 слотов) — RC002-16

Ключевые возможности

  • Интерфейсы: 10/100/1000BASE-TX(RC112), 1000Base-Tx(RC212), 1000BASE-X;
  • Режимы: Auto-negotiation, Half/Full Duplex, Fault Pass Trough (FPT), Auto MDI/MDI-X;
  • Управление шириной полосы пропускания;
  • Конфигурации «звезда» и «точка-точка»;
  • Передача по одному волокну, WDM;
  • Поддержка передачи кадров до 9728 байт (RC112);
  • Локальное и удаленное (SNMP) управление;
  • Резервирование по питанию при установке модулей в шасси;
  • Поддержка «горячей замены» при установке в шасси.

Спецификация

Скорость передачи

  • 10/100/1000BASE-TX(RC112)
  • 1000Base-Tx(RC212), 1000BASE-X

Поддерживаемые стандарты

  • 802.3X Auto negotiation
  • 802.3 Ethernet
  • 802.3u Fast Ethernet
  • 802.3z Gigabit Ethernet

Разъемы

  • RJ-45 витая пара CAT-5
  • Оптический интерфейс (DSC или SC)

Питание

  • Модуль: от шасси

Мощность

  • 5W

Тип волокна

  • M многомодовое волокно
  • S1/2/3 одномодовое волокно

Длины волн

  • RC112-GE (два волокна):
      850нм (MM)
      1310нм (SM)
      1550нм (SM)
  • RC112-GE (одно волокно):
      TX 1310нм, RX 1550нм(SM)
      TX 1550нм, RX 1310нм(SM)

Расстояние передачи

  • M 0~2км
  • S1 0~20км
  • S2 10~60км
  • S3 15~120км

Габариты

  • Модуль: 91(Ш)х25(В)х155(Г) мм

Условия эксплуатации

  • Рабочая температура: от 0oС до 45oС
  • Влажность: от 5% до 90% (без конденсации)

Конвертеры Gigabit Ethernet с удаленным управлением cерия RC602-GE

Конвертеры Gigabit Ethernet с удаленным управлением cерия RC602-GEКонструктивное исполнение

  • модуль в шасси:
      1U (1 слот) — RC001-1
      1U (4 слота) — RC001/2-4
      3U/19" (16 слотов) — RC002-16

Ключевые возможности

  • Интерфейсы: 1000Base-Tx, 1000B ASE-X;
  • Режимы: Auto-negotiation, Half/Full Duplex, Fault Pass Trough (FPT), Auto MDI/MDI-X;
  • Функций ОАМ: Link Monitor, Fault Signaling, Loop-back, Remote reset;
  • Конфигурации «звезда» и «точка-точка»;
  • Передача по одному волокну, WDM;
  • Поддержка передачи кадров до 1916 байт;
  • Локальное и удаленное (SNMP) управление;
  • Резервирование по питанию при установке модулей в шасси;
  • Поддержка «горячей замены» при установке в шасси.

Спецификация

Скорость передачи

  • 10/100/1000BASE-TX(RC112)
  • 1000Base-Tx(RC212), 1000BASE-X

Поддерживаемые стандарты

  • 802.3X Auto negotiation
  • 802.3z Gigabit Ethernet

Разъемы

  • RJ-45 витая пара CAT-5
  • Оптический интерфейс (DSC или SC)

Питание

  • Модуль: от шасси

Мощность

  • 5W

Тип волокна

  • M многомодовое волокно
  • S1/2/3 одномодовое волокно

Длины волн

  • RC602-GE (два волокна):
      850нм (MM)
      1310нм (SM)
      1550нм (SM)
  • RC602-GE (одно волокно):
      TX 1310нм, RX 1550нм(SM)
      TX 1550нм, RX 1310нм(SM)

Расстояние передачи

  • M 0~2км
  • S1 0~20км
  • S2 10~60км
  • S3 15~120км

Габариты

  • Модуль: 76(Ш)х170(В)х25(Г) мм

Условия эксплуатации

  • Рабочая температура: от 0oС до 45oС
  • Влажность: от 5% до 90% (без конденсации)
