Волоконно-оптические PDH мультиплексоры серии RC800

Модели RC800-30B, RC800-60B

Модели RC800-120B, RC800-240BS, RC800-240B, RC800-480B

PDH мультиплексоры серии RC80x предназначены для передачи до 16 потоков Е1 по одно или двухволоконному кабелю на расстояние до 120 км. По конструктивному исполнению мультиплексоры делятся на модульные и автономные устройства. Модули на 1, 2 потока Е1 устанавливаются в 3U шасси RC002-16, модули на 4, 8 потоков Е1 устанавливаются в 10U шасси RC004-16. Каждое шасси позволяет установить до 15 модулей мультиплексоров и плату управления, либо 16 модулей мультиплексоров, имеется возможность резервирования по питанию. Использование шасси позволяет значительно упростить подключение мультиплексоров, повысить надежность и удобство эксплуатации. На удаленной стороне устанавливается автономное устройство или модуль в однослотовом шасси.

Все оборудование управляется с помощью специализированной системы управления NView на основе SNMP. Администратор получает возможность тестирования, мониторинга и конфигурации рабочих режимов как локальных, так и удаленных устройств.

Модели RC800-30B, RC800-60B

Конструктивное исполнение

• модуль в шасси:
  1U(1 слот) — RC001-1
  1U(4 слота) — RC001/2-4
  3U/19" (16 слотов) — RC002-16
• автономное устройство

Интерфейсы

Интерфейсы	RC800-XX
	30B	30B- FV35	60B	60B- FV35
Е1	1	-	2	1
V.35	-	1	-	1

Ключевые возможности

• конфигурации «звезда» и «точка-точка»;
• поддержка MM, SM, BWDM;
• поддержка удаленной кольцевой проверки (loop back);
• локальное и удаленное (SNMP) управление;
• поддержка «горячей замены» для модулей.

Спецификация

Разъемы

• Оптический интерфейс: DSC или SC
• Е1: 120 ohm RJ45
• V.35 интерфейс:
  HDB26 для модуля
  M34 для автономного устройства

Питание

• Автономное устройство:
  48V DC или 115/220V AC
• Модуль: от шасси

Мощность

• 5W

Тип волокна

• M многомодовое волокно
• S1/2/3 одномодовое волокно

Модели серий RC803/4/5 могут быть только S1 и S2

Расстояние передачи

• M 0~2км
• S1 0~20км
• S2 10~60км
• S3 15~120км

Габариты

• Автономное устройство: 142(Ш)х38(В)х178(Г) мм
• Модуль: 91(Ш)х25(В)х155(Г) мм

Условия эксплуатации

• Рабочая температура: от 0^oС до 45^oС
• Влажность: от 5% до 90% (без конденсации)

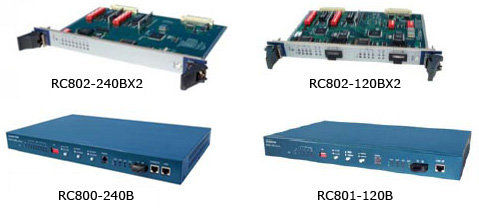

Модели RC800-120B, RC800-240BS, RC800-240B, RC800-480B

Конструктивное исполнение

• модуль в шасси:
  10U/19" (16 слотов) — RC004-16
• автономное устройство 19" 1U

Интерфейсы

Интерфейсы	RC800-XX
	120B	240B				240BS	480B
Е1	4	8*	4	4	4	16**	16
V.35	-	-	1*	-	2*	-	-
10Base-T	-	-	1*	2*	-	-	-

*- при использовании модулей расширения
** -при работе в паре с RC802-240B/RC804-240B

Ключевые возможности

• конфигурации «звезда» и «точка-точка»;
• поддержка MM, SM, BWDM;
• поддержка удаленной кольцевой проверки (loop back);
• локальное и удаленное (SNMP) управление;
• поддержка «горячей замены» для модулей.

Спецификация

Разъемы

RC800-120B

• Е1: 120 ohm RJ45
• Оптический интерфейс: DSC или SC

RC800-240B

• Е1: DB37(1xDB37 — 4xE1)
• Оптический интерфейс: DSC или SC
• Модули расширения:
  4xE1 — DB37
  V.35 — M34
  10Base-T — RJ45

RC800-480

• Е1: 4хDB37(1xDB37 — 4xE1)
• Оптический интерфейс: DSC или SC

Питание

• Автономное устройство:
  48V DC или 115/220V AC
• Модуль: от шасси

Мощность

• 15W

Тип волокна

• M многомодовое волокно
• S1/2/3 одномодовое волокно

Модели серий RC803/4/5 могут быть только S1 и S2

Расстояние передачи:

• M 0~2км
• S1 0~20км
• S2 10~60км
• S3 15~120км

Габариты

• Автономное устройство: 440(Ш)х43,6(В)х180(Г) мм
• Модуль: 261(Ш)х25(В)х210(Г) мм

Условия эксплуатации:

• Рабочая температура: от 0^oС до 45^oС
• Влажность: от 5% до 90% (без конденсации)

Типовые приложения

Организация узла доступа к опорным сетям для подключения удаленных клиентов одним/двумя потоками Е1

Организация узла доступа к опорным сетям для передачи до 16 потоков Е1 удалённым клиентам

Соединение двух удалённых АТС с использованием цифровых интерфейсов

Организация передачи до 16 потоков Е1 для объединения двух удалённых узлов
