Организация передачи телефонных каналов (FXO/FXS) и трафика Ethernet между двумя узлами. Оборудование компании Raisecom

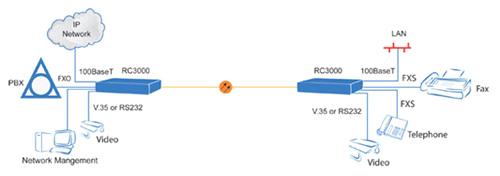

Рис.1

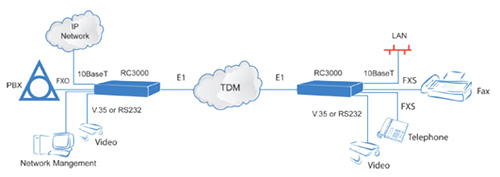

Рис.2

Описание:

На рисунках представлены решения (оптика/медь) по передаче телефонных каналов (FXO/FXS) и трафика Ethernet между двумя узлами с использованием мультиплексора RC3000.

Мультиплексор RC3000 представляет эффективное и экономически выгодное оборудования для обеспечения функций мультиплексирования и кросс-коммутации в сетях TDM. RC3000 имеет три слота расширения для установки интерфейсных модулей 4xE1, 8xFXS, 8xFXO, 8xV.24/V.28, Ethernet, V.35. Е1 интерфейсы мультиплексора поддерживает стандарты G.703,704 (формат кадра PCM30,31).

Мультиплексор RC3000 поддерживает следующие интерфейсы:

  • 2E1, 4E1 (75/120 ом, G.703,704 формат кадра PCM30,3.) или оптоволоконный (SC1310 многомодовое/одномодовое волокно, 1550 одномодовое волокно)
  • абонентские интерфейсы : FXS, FXO, E&M (RJ45), V35, V24, RS232, RS422, Ethernet, DSO, DSR
  • цифровые абонентские карты nx64К DCE/DTE, nx9600 для RS-232/RS-485, ограничение скорости nx64Kна Ethernet

В мультиплексоре RC3000 предусмотрена также функция резервирования 1+1 для 2E1. Функция кросс-коммутации RC3000 рассчитана на 256 timeslots. Управление мультиплексором может осуществляться как при помощи консоли (CLI) так и при помощи SNMP программы управления Raisecom NView.

Используемое в решении оборудование
