Проект CWDM на сети ЗАО «Магистрали Telecom»

Организация передачи нескольких сервисов через существующую опто-волоконную сеть по технологии CWDM

Заказчик: ЗАО «Магистрали Telecom»

Сайт заказчика: http://www.magistraly.ru/

Отрасль: Региональная телекоммуникационная компания

Год осуществления: 2006

Концепция проекта

Для проекта «ГОЛОС» компания «СвязьПроект» решила задачу по организации передачи нескольких сервисов через существующую оптическую сеть ЗАО «Белгородские цифровые магистрали» на основе технологии CWDM. Технология CWDM является технологией передачи данных, позволяющей одновременную передачу различных протоколов по одной паре оптических волокон. Технология инвариантна к протоколам передачи информации, что позволяет организовать различные телекоммуникационные услуги в одной транспортной среде.

Применяемые технологии и оборудование

Для реализации проекта было выбрано оборудование компании Metrobility, в силу надежности, простоте развертывания, гибких конструктивных решений, продвинутой системы управления с широкими возможностями мониторинга и диагностики.

Описание проекта

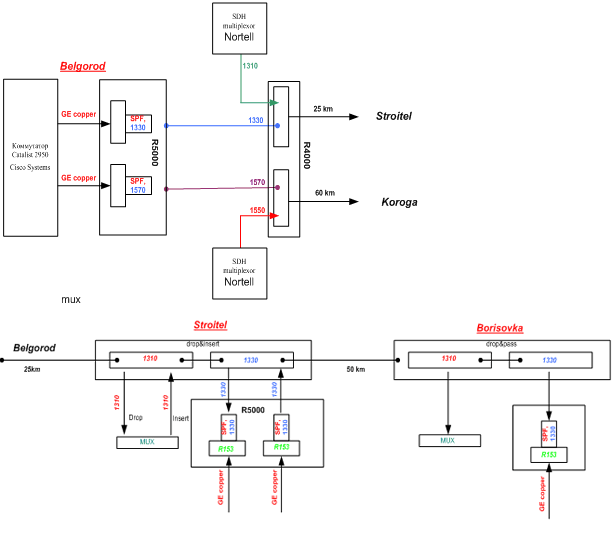

Описание проекта: Для передачи 4-х сервисов в одной паре волокон были развернуты типовые узлы представленные на картинке:

В оконечном узле вводятся потоки SDH и GE в CWDM мультиплексор Metrobility,

предварительно пройдя через транспондер

для преобразования стандартных длин волн в длины волн, поддерживаемых технологией CWDM.

На промежуточных узлах предоставляется возможность удаления и вставки сервисных потоков из CWDM магистрали, при помощи CWDM модулей:

Затем эти потоки так же проходят через транспондер для преобразования длин волн CWDM в стандартные длины.

Вся сеть построена по топологии «кольцо», представляющее собой CWDM магистраль. Кольцо объединяет 13 удалённых точек. В каждой точке этого кольца есть возможность вынимать нужный поток из магистрали или/и вводить дополнительный поток в магистраль. Технология CWDM позволяет одновременно нести в одной паре оптических волокон до 16 независимых потоков.

Используемое в проекте оборудование

Общие сведения о заказчике

Закрытое акционерное общество «Магистрали Telecom» является региональной телекоммуникационной компанией, работающей на рынке услуг связи с 2001 г. На сегодняшний день компания обладает собственной, самой крупной в регионе, транспортной сетью волоконно-оптических линий связи, охватывающей город Белгород и всю область, протяженностью более 1200 километров. Компания занимает лидирующие позиции в России по предоставления услуг радиодоступа на базе технологии DECT. Имеет собственную цифровую телефонную станцию, на базе АТС Si-2000 с коммутационным оборудованием фирмы ISKRATEL, емкостью 10 000 номеров. Компания является единственной белгородской региональной компанией, предоставляющей для жителей Белгородской области весь спектр современных телекоммуникационных услуг.

Деятельность компании лицензирована, все оборудование имеет сертификаты.
