Проект по предоставлению мультисервисных услуг на существующей кабельной инфраструктуре энергетической компании на основе технологии G. SHDSL

Концепция проекта

Для проекта «ТРАНСПОРТ» компания «СвязьПроект» решила задачу по организации передачи потоков Е1 и Ethernet трафика через существующую кабельную инфраструктуру (медная витая пара) на основе технологии G. SHDSL.

Применяемые технологии и оборудование

Для реализации проекта было выбрано оборудование широкополосного доступа DSL Watson 5, производства швейцарской компании Schmid Telecom, хорошо известной во всем мире благодаря своим отличным характеристикам и высокой функциональности, и являющейся одной из самых широко используемых DSL систем. В России оборудование Schmid Telecom также пользуется заслуженной популярностью у традиционных и альтернативных операторов связи.

Технология  G. SHDSL обеспечивает передачу различных типов трафика по существующим медным абонентским линиям на большие расстояния и позволяет организовать различные телекоммуникационные услуги в одной транспортной среде.

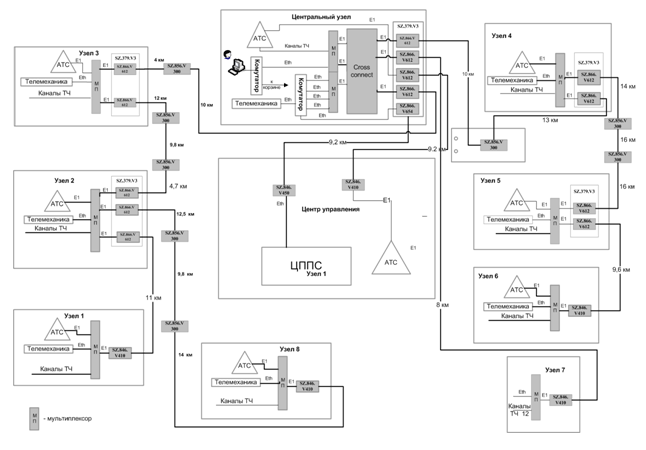

Схема организации сети связи

Описание проекта

В центральных узлах объекта установлена корзина с LTU картами, что позволяет обеспечить высокую плотность портов, возможность удалённого управления и возможность дистанционного питания удалённых устройств. Передача каждого потока Е1 ведётся по 1/2 витым парам кабеля МКСБ 1.2. Для увеличения дальности/скорости устанавливаются регенераторы запитываемые дистанционно и не требующие технического обслуживания.

Все модемы линейки Watson5 могут работать с конвертацией интерфейсов и совместимы между собой. Модельный ряд модемов Watson5 поддерживает большинство востребованных интерфейсов: Е1, V.35, PRI, Ethernet и др.

Для передачи потоков Е1 и Ethernet трафика между объектами применялось следующее оборудование:

SZ.379.V3 — корзина с 14 слотами для установки в 19" стойку, 12 свободных слотов для установки модемных карт, 13 слот- установка модуля локального управления модемными картами ACU, 14 слот — панель подачи электропитания 48В постоянного тока. 12-й слот может использоваться для установки карты удалённого управления устройствами CMU.

SZ.866.V612 — модемная карта LTU, представляет собой 2 независимых G. SHDSL модема способных передавать поток Е1 по 1/2 медным витым парам каждый. LTU карта может подавать дистанционное питание в DSL линию для запитывания регенераторов и/или NTU модемов. По каждой витой паре можно запитать одно удалённое устройство.

SZ.846.V410 — настольный G. SHDSL модем NTU способный передавать поток Е1 по 1/2 медным витым парам.

SZ.866.V654 — LTU карта для передачи трафика Ethernet по 1/2/4 медным витым парам. Карта имеет 4 порта Ethernet и представляет собой оборудование транспортного уровня имеющее большие возможности в конфигурировании: может использоваться, как 4 независимых модема работающих по 1 витой паре каждый, 2 двух-парных, 1 двух-парный и 2 однопарных или 1 модем использующий 1/2/4 медные витые пары. LTU карта поддерживает стандарты: G. SHDSL максимальная скорость передачи по каждой паре 2.3 Мбит/с и G.SHDSL.bis максимальная скорость передачи по каждой паре 5.7 Мбит/с, при работе по 4 парам до 22Мбит/с. Карта имеет встроенный коммутатор Ethernet с поддержкой VLAN, провайдер VLAN(QnQ), CoS, встроенный SNMP-агент для удалённого управления.

SZ.846.V450 — настольный G. SHDSL модем NTU для передачи трафика Ethernet по 1/2 медным витым парам.

SZ.856.V300 — регенератор, для увеличения дальности, может получать электропитание дистанционно с LTU карты, регенерирует сигнал с 1/2 пар.

Регенераторы можно выстраивать в линию: если система работает по 1 паре можно установить до 8 регенераторов, по 2 парам до двух. Регенераторы могут комплектоваться защитными корпусами до IP 68 для установки в НУП или закапывания в грунт.

Используемое в проекте оборудование
