Магистральные мультиплексоры cерия OMS 1600 Ericsson
Система OMS 1600 представляет собой компактную мультисервисную транспортную платформу, предназначенную для предоставления широкого спектра услуг TDM и передачи данных. Высокая плотность портов, расширенные возможности коммутации и модульная архитектура позволяют операторам удовлетворять все возрастающие потребности заказчиков.
Отдельный буфер данных устраняет зависимость от SDH-коммутатора и позволяет устанавливать в OMS 1600 модули расширения оптимизированные исключительно для передачи данных. Благодаря этому OMS 1600 можно использовать и как мультиплексор ввода-вывода сети SDH, и как коммутатор Ethernet.
Для построения магистралей большой протяженностью предлагается использовать усилители, которые в виде плат устанавливаются в шасси мультиплексора.
Архитектура

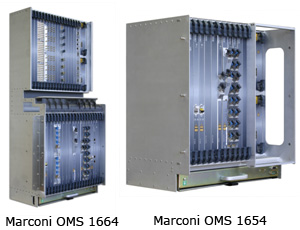

Модули платформы OMS 1600 могут быть установлены в стандартное шасси, рассчитанное на 16 интерфейсных карт или компактное шасси. В шасси устанавливаются коммутаторы производительностью 10 Гбит/с, 20 Гбит/с или 60 Гбит/с.
Благодаря комбинации широкого диапазона карт с оптическими агрегатными портами и карт, с Ethernet-портами OMS 1600 используется многими ведущими операторами для предоставления мультисервисных услуг.
Ключевые возможности
Матрица кросс-коммутации
- 64xSTM-1, 128xSTM-1, 384xSTM-1, неблокируемая VC4/3/12
Функциональность коммутатора Ethernet
- Пропускная способность шины 10 Гбит/с, 20 Гбит/с, 60 Гбит/с
- Размер фрейма: 1600 байт, Jumbo кадры
- MAC Pause, MAC address learning and forwarding
- Independent VLAN Learning (IVL)
- 802.1q VLAN aware bridging
- RSTP, MSTP
- Q-in-Q, 802.1ad
- CoS, policing, shaping
- Queuing, scheduling, 802.1p
- Link aggregation
- RMON, Ethernet OAM (Y.1731, 802.1ag)
- Link Loss Forwarding (LLF)
Управление сетью
- Q-интерфейс
- Двойной стек протоколов: OSI IS-IS и TCP-IP OSPF
- Протокол Qecc, G.784
- Локальный терминал
Преимущества
- Два независимых буфера для данных и телефонии
- 60 Гбит/с неблокируемый коммутатор уровня VC-12
- 20 Гбит/с неблокируемый коммутатор пакетов
- Встроенный DWDM и OTM оптический транспорт
- Возможность предусиления и дополнительного усиления сигнала для увеличения расстояния передачи
- Агрегатные интерфейсы STM-16 и STM-64. Переход от STM-16 к STM-64 возможен в процессе эксплуатации.
| Шасси |
Матрица кросс коммутации |
| 10 Гбит/с |
20 Гбит/с |
60 Гбит/с |
| Стандартное шасси |
OMS1634 |
OMS1664 |
OMS1684 |
| Компактное шасси |
OMS1644 |
OMS1654 |
OMS1674 |
Общее число слотов (s) и портов (p)
| |
SDH |
PDH |
Ethernet |
Шасси / Интерфейсы
|
STM-1 |
STM-4 |
STM-16 |
STM-64 |
2M |
34/45M |
FE |
GE |
| Стандартное шасси |
OMS1634 |
8s / 32p |
8s / 8p |
2s / 2p |
- |
4s / 504p |
8s / 48p |
8s / 128p |
4s / 4p |
| OMS1664 |
16s / 128p |
16s / 32p |
16s / 8p |
- |
4s / 504p |
14s / 84p |
14s / 224p |
14s / 28p |
| OMS1684 |
16s / 256p |
16s / 96p |
16s / 24p |
4s / 4p |
4s / 504p |
14s / 84p |
14s / 224p |
14s / 28p |
| Компактное шасси |
OMS1644 |
6s / 32p |
6s / 8p |
2s / 2p |
- |
1s / 126p |
4s / 24p |
4s / 64p |
6s / 6p |
| OMS1654 |
8s / 128p |
8s / 32p |
8s / 8p |
- |
1s / 126p |
4s / 24p |
4s / 64p |
6s / 12p |
| OMS1674 |
8s / 128p |
8s / 48p |
8s / 12p |
2s / 2p |
1s / 126p |
4s / 24p |
4s / 64p |
6s / 12p |
Размеры
- OMS 1684/1674 384x384
- OMS 1664/1654 128x128
- OMS 1634/1644 64x64
| Интерфейсные модули |
OMS 1600 |
| Агрегатные интерфейсы |
2xSTM-16 (SFP, CWDM, DWDM) |
| 10xSTM-64 (SFP) |
| STM-64/OTM1r.2 (G.709) |
| STM-64/OTM0.2 (с возможностью усиления) |
| Boosters/Pre-Amp для STM-16, STM-64 – до 200 км |
| CWDM мультиплексор – 4/8 каналов |
| Трибутарные интерфейсы |
8хEthernet Mapping FastE/GigE |
| 22xFastE + 2 GigE |
| 16x10/100/1000 Ethernet; 1х10 GigE |
| 32xE1; 126хЕ1 |
| 6xE3 |
| 4xE4 (140 Мбит/с); 1хtransmux + 2xE4 (140 Мбит/с) |
| 16xSTM-1 (SFP); 6xSTM-1 (SFP) |
| 4xSTM-4 (SFP); 8xSTM-4 (SFP) |
Типовые приложения
Построение опорной сети крупного оператора связи уровня STM-64 для предоставления мультисервисных услуг
|
