Платформа широкополосного доступа HAMX-2000 ADSL2/2+ DSLAM

Платформа широкополосного доступа HAMX-2000 ADSL2/2+ DSLAMОписание

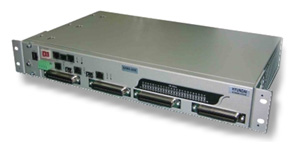

IP DSLAM серии HAMX-2000 производства компании HYUNDAI - это ADSL2+ , mini-DSLAM, разработанный для быстрого развертывания на сетях операторов связи и предназначенный для предоставления высокоскоростных услуг передачи данных. Среди первой линейки доступна модель на 48 портов в компактном корпусе, 1,5 U высотой со встроенным сплитером. HAMX-2000 позволяет получить на стандартном кабеле телефонной линии, Cat.3, или UTP скорость вплоть до 24 Мбит/сек с применением протокола G.DMT.bis.plus. Технология ADSL2+ позволяет провайдерам услуг внедрять такие новые направления, как передача видео по запросу, организацию видеоконференций и т.п. за счет трехкратного увеличения скорости по сравнению с обычным ADSL.

IP DSLAM серии HAMX-2000 выпускается для подключения к IP магистрали с портами Uplink IP , с 2 комбо портами 1000 Base-Tx совмещенные с 2 портами 1000 mini-GbE. Отличительной особенностью модели является полнофункциональный WEB-интерфейс для конфигурирования устройства, согласно планам применения. Для управления сетью, построенной на HAMX-2000 имеется собственная разработка системы управления NMS/EMS for Multiple Nodes Management, основанная с применением функционала SNMP версии v2c (поставляется в качестве опции).

Для предоставления видеоуслуг серия HAMX-2000 имеет такие специфические характеристики, как IGMP V2 snooping, 802.1p QoS/VLAN тэгирование и 802.1p CoS приоритезация. Новый протокол коррекции ошибок и высокая скорость продвижения пакетов также помогает достичь высокой производительности видеопередачи.

Имеется вся необходимая LED индикация для оперативного контроля состояния активности линии и связи с абоненскими устройствами. HAMX-2000 имеет возможность работать при температуре окружающей среды эксплуатации от -10 до +65 C и влажности от 5% to 95% (без конденсации) вплоть до 35°C.

Компактные размеры устройства позволяют вставлять его в стойках 19" или 23", также можно выбрать источник питания переменного или постоянного тока. Вентилятор устройства обеспечивает приток охлаждающего воздуха при различных условиях монтажа, даже в ограниченных объемах установочных боксов. Возможность стекирования для достижения выкокой плотности портов с управлением по одному IP адресу.

Технические характеристики

Up-link Интерфейсы
IP (2 порта 1000 Мбит/сек Base-Tx совмещенные с 2 портами 1000 Мбит/сек mini-GbE )

Пользовательские интерфейсы
24/48 порта ADSL2+/POTS/ISDN (G.992.1 .2 .3 .5)

Соединители

  • Telco-50 соединитель для линий данных и телефонии
  • 1 порт RJ-45 (Ethernet, Console+ NMS порт )

Сервисные характеристики

  • Поддержка IEEE 802.1d Spanning tree protocol (STP)
  • Поддержка IEEE 802.3ad Link aggregation
  • Поддержка Безопасности консольного режима и доступа
  • Поддержка MAC filtering and count limit
  • Поддержка Access control list (ACL)
  • Поддержка Multicasting Support
  • Поддержка Broadcast control and broadcast rate limit
  • Поддержка Port-based and 802.1p/q Tag-based virtual local area network (VLAN)
  • Поддержка IGMP v1/v2 snooping and IGMP Proxy
  • Поддержка SNMP версии v1 и SNMP версии v2c
  • Поддержка Remote Statistic (1, 2, 3, 9 groups)

Специальные возможности

  • MAC/IP/Port фильтрация
  • DHCP сервер/клиент

Поддерживаемые стандарты

Стандарты ADSL

  • ANSI T1.413 issue2
  • ITU-T G.992.1 (G.dmt)
  • ITU-T G.992.2 (G.lite)
  • ITU-T G.992.3/- ITU-T G.992.4
  • ITU-T G.992.5 bis.plus
  • Annex A/B/C
  • ITU-T G.994.1

Стандарты IEEE

  • IEEE 802.1p CoS (Class of Service)
  • IEEE 802.1q VLAN (VLAN)
  • IEEE 802.1x
  • IEEE 802.1ad (агрегирование каналов)
  • IEEE 802.3u 1000BASE-TX/FX
  • IEEE 802.3x полный дуплекс с контролем потока

Management Information Base

  • RFC 1213 SNMP MIB II
  • RFC 1493 Bridge MIB
  • RFC 1643 Ethernet MIB
  • RFC 2674 Q MIB
  • RFC 1757 RMON MIB, group 1,2,3,9
  • ADSL Line MIB
  • HNS proprietary MIB

Управление

  • Обновление микропрограммы по TFPT /FTP
  • Удаленное управление через Telnet (несколько сессий), и продвинутое WEB управление
  • Непосредственное управление через консоль RS-232C
  • Записывается LOG-файл (системный и командный)
  • Широковещание: IGMP snooping
  • Сетевое управление через SNMP v1, v2c
  • NMS/EMS for Multiple Nodes Management (система управления)

Безопасность

  • VLAN: поддержка VLAN 802.1q
  • IP/MAC фильтрация на каждом порту
  • DHCP фильтрация
  • DHCP сервер и клиент
  • Фильтрация NetBEUI, NetBIOS
  • Поддержка списков доступа (список компьютеров, которым разрешено управление системой)
  • Блокировка широковещательных штормов
  • Ограничение количества подключений на одном порту по MAC-адресу

Функции управления ATM трафиком

  • UBR, CBR, rt-VBR, nrt-VBR, Unshaped

Функции управления IP трафиком

  • RSTP
  • RSTP на VLAN

Физические параметры

Размеры (ДxШxВ): 1.5U: 66mm x 482mm x 265mm (H x W x D) для модели с 24 и 48 портами во встроенным сплиттером. Монтируется в 19” стойку, высота 1,5 U
Вес: 3.5 кг

Параметры окружающей среды

Температура: -10~65C(использование), -10~65C(хранение)
Влажность: 5~95% (использование)

Питание

Электрические параметры

Входное напряжение: - 100~240 Вольт переменного тока, 50/60 Гц, -48 V DC (-42 V to -56 V)
Потребляемая мощность: 55 Ватт

Индикаторы

Системные: питание (PWR), работа (RUN), тревога (ALM)
Ethernet: 2 x связь (LINK), 2 x активность (ACT)
ADSL порты: 24 или 48 индикаторов связи (LINK 1-24, 48)

Основные
ADSL

  • Скорость восходящего потока: 32 Кбит/сек / 1024 Кбит/сек
  • Скорость нисходящего потока: 32 Кбит/сек / 24 Мбит/сек
  • Разъем: Telco 50

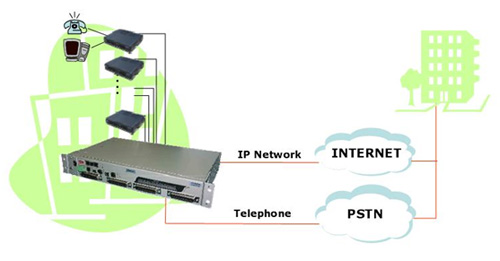

Схема применения

Информация для заказа

IP DSLAM серии HAMX-2000 48 port – шасси, основная плата (2 X 24-порта 50P Champ ADSL (Annex A) 2 X 24-порта 50P Champ PSTN , соединитель), встроенная сплиттерная карта.

Во всех конфигурациях: 2 слота для установки модулей uplink, один источник питания, шнур питания, консольный кабель, инструкция пользователя, набор для монтажа в стойку.
