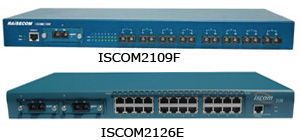

Серия ISCOM2100
Управляемые коммутаторы Gigabit Ethernet
Коммутаторы второго уровня серии ISCOM2100 с медными и оптическими интерфейсами являются идеальным решением для оператора связи, обслуживающего гостиничные комплексы, крупных и средних корпоративных клиентов. Коммутаторы поддерживают все основные функции, требуемые от операторской сети, такие как гибкость формирования сетевых групп, качество обслуживания QoS и широкие возможности по сетевому управлению устройством. Коммутаторы серии ISCOM2100 при не высокой стоимости за порт обеспечивают высокий уровень надежности, безопасности и сетевой управляемости, что позволяет использовать их для построения распределенных сетей передачи данных.
Ключевые возможности
- Управление пропускной способностью порта с шагом
64Кбит/с(0~2М); 1Мбит/с(2М~100М); 8Мбит/с(100М~1000М)
- Защита от широковещательного шторма
- Поддержка IGMP snooping и MVR(Multicast VLAN Registration)
- Поддержка 802.1D Spanning Tree
- Поддержка 802.3ad (LACP, Link Aggregation)
- Зеркалирование портов (port mirroring)
- Управление потоками IEEE 802.3х, back pressure
- Поддержка до 256 активных VLAN 802.1Q
- Поддержка VLAN на порт
- Поддержка Q in Q
- Поддержка QoS 802.1p
- 4 типа очередей: на порт, VLAN, MAC-адрес, IP-адрес
- Расширенные функции контроля доступа к устройству
- Поддержка удаленной аутентификации через Radius Server
- Управление через CLI, Telnet, SNMP/RMON
- Сетевая система управления NView NNM/iEMS
- Поддержка TFTP, FTP, Telnet для обновления ПО
Интерфейсы
| |
Серия ISCOM2100 |
| Интерфейсы |
09 |
09A |
09F |
18 |
26E |
26F |
26FL |
| Фиксированные |
100Base-Fx |
- |
- |
8 |
- |
- |
24 |
24 |
| 10/100Base-Tx |
8 |
8 |
- |
16 |
24 |
- |
- |
| 1000Base-X |
1 |
1(SFP) |
- |
2 |
- |
2(SFP) |
4* и 2(SFP) |
| 1000Base-Tx |
- |
- |
- |
- |
- |
2 |
- |
| 10/100/1000Base-Tx |
- |
- |
- |
- |
- |
|
4* |
| Слоты для модулей расширения |
- |
- |
1 |
- |
2 |
- |
- |
| Пропускная способность, Гбит/с |
3,6 |
3,6 |
3,6 |
7,2 |
12,8 |
8,8 |
8,8 |
| Максимальный размер кадра, бит |
1632 |
1632 |
1536 |
1632 |
1568 |
1536 |
1536 |
| Количество MAC-адресов |
8K |
8K |
4K |
4K |
6K |
8K |
8K |
*- комбо-интерфейс
Модули расширения
SC200-GE-T – 1x10/100/1000M, электрический интерфейс
SC200-GE-M – 1x1000M, Multi Мode, оптический интерфейс, 500м
SC200-GE-S1– 1x1000M, Single Мode, оптический интерфейс, 20км
SC200-GE-S2– 1x1000M, Single Мode, оптический интерфейс, 60км
SC200-GE-S3– 1x1000M, Single Мode, оптический интерфейс, 120км
SC200-FE-M– 1x100M, Multi Мode, оптический интерфейс, 2км
SC200-FE-S1– 1x100M, Single Мode, оптический интерфейс, 20км
SC200-FE-S2– 1x100M, Single Мode, оптический интерфейс, 60км
SC200-FE-S3– 1x100M, Single Мode, оптический интерфейс, 120км
SC200-FE-SS13– 1x100M, Single Мode, SSF (1310нм), оптический интерфейс, 25км
SC200-FE-SS15– 1x100M, Single Мode, SSF (1550нм), оптический интерфейс, 25км
SC200-FE-SS23– 1x100M, Single Мode, SSF (1310нм), оптический интерфейс, 50км
SC200-FE-SS25– 1x100M, Single Мode, SSF (1550нм), оптический интерфейс, 50км
SFP модули
USFP-03/M - 155M, 2km, два волокна multi mode
USFP-03/S1 - 155M, 15km, два волокна single mode
USFP-03/S2 - 155M, 40km, два волокна single mode
USFP-03/S3 - 155M, 80km, два волокна single mode
USFP-03/SS13 - 155M, 15km, одно волокно (1310nmTx)
USFP-03/SS15 - 155M, 15km, одно волокно (1550nmTx)
USFP-03/SS23 - 155M, 40km, одно волокно (1310nmTx)
USFP-03/SS25 - 155M, 40km, одно волокно (1550nmTx)
USFP-GB/M - 1.25G, 0.55km, два волокна, multi mode
USFP-GB/S1 - 1.25G, 15km, два волокна, single mode
USFP-GB/S2 - 1.25G, 40km, два волокна, single mode
USFP-GB/S3 - 1.25G, 80km, два волокна, single mode
USFP-GB/SS13 - 1.25G, 15km, одно волокно (1310nmTx)
USFP-GB/SS15 - 1.25G, 15km, одно волокно (1550nmTx)
Электропитание
AC: 90~264V, 47-63Hz
DC: 36~75V
Условия эксплуатации
Рабочая температура: от 0oС до 45oС
Влажность: от 10% до 90% (без конденсации)
Типовые приложения
Организация узла уровня доступа к сетям Gigabit Ethernet
Передача одного/двух потоков Е1 и трафика Fast Ethernet от опорной сети к удалённым клиентам
|
