Шлюзы TDMoIP высокой пропускной способности: IPmux-16, IPmux-8

IPmux-16, IPmux-8

• Услуги TDM в сетях пакетной коммутации (Ethernet, IP или MPLS)
• Подключение пользовательской ЛВС к пакетной сети на полной скорости канала
• Гибкая и наращиваемая модульная конструкция
• Агрегация многочисленных каналов Fractional E1/T1 в полные E1/T1 с каналообразованием
• Кросс-коммутация между портами E1 и T1
• Агрегация многочисленных каналов T1 в полные T3 с каналообразованием
• Передача неструктурированного трафика E3/T3 по сетям с пакетной коммутацией
• Резервный магистральный интерфейс
• Прозрачная передача всех протоколов сигнализации
• Оптоволоконные и медные сетевые интерфейсы Fast Ethernet
• Поддержка QoS
• Настраиваемое соотношение задержка/пропускная способность
• Централизованное управление на основе SNMP

Шлюзы псевдопроводного доступа TDM IPmux-8 и IPmux -16 преобразуют поток данных из порта TDM в пакеты IP или кадры MPLS для передачи по сетям с коммутацией пакетов. Эти пакеты отправляются в сеть через магистральный порт Ethernet. Удаленный шлюз TDMoIP преобразует пакеты обратно в трафик TDM. При этом устройства TDMoIP используют современные технологии сетей IP/Ethernet/MPLS для того, чтобы передавать голосовой, факсимильный, модемный трафик и данные с качеством, присущим традиционным телефонным сетям.

В IPmux-8 и IPmux-16 применяются стандартные форматы псевдопроводной эмуляции каналов, принятые такими организациями, как: IETF PWE3б ITU-T и MFA Forum.

Интегрированный доступ

В IPmux- 8 и IPmux-16 реализованы расширенные возможности интегрированного доступа на канальном уровне (Layer 2) для сетей TDM и Ethernet. Они оснащены встроенным мостом для передачи трафика между пользовательскими и магистральным портами Ethernet на полной скорости линии. При этом трафик пользовательских портов может быть ограничен по скорости, помечен тегами или отфильтрован, исходя из его принадлежности к определенным ВЛВС. Поддерживаются также двойные теги (вложенные ВЛВС), что усовершенствует построение сетей и позволяет предагать услуги различной емкости.

Эмуляция каналов TDM

Шлюзы IPmux-8 и IPmux-16 предоставляют следующие возможности для эмуляции каналов E1/T1:

• Подключение любого стандартного пользовательского оборудования E1/T1
• Регистрация и передача аварийной сигнализации и статистики ошибок
• Статистика SES/UES, аварийные сообщения физического уровня LOS/AIS, режимы проверок по локальным и удаленным шлейфам.

Устройства поддерживают сквозную передачу стандартной аварийной сигнализации E1/T1.

Модульная конструкция

IPmux-16 и IPmux-8 — модульные шлюзы TDMoIP операторского класса. IPmux -16 соответствует требованиям спецификации NEBS (по спецзаказу).

• Модули E1 и T1

  В устройство IPmux -16 может быть установлено до двух модулей E1 или T1, каждый из которых содержит четыре или восемь портов. IPmux -8 поддерживает до двух четырехпортовых модулей E1 или T1.

• Модули Ethernet

  IPmux -16 и IPmux -8 поддерживают до двух модулей Ethernet. Каждый модуль может иметь один или четыре порта Fast Ethernet с интерфейсами 10/100BaseT или до двух портов на основе SFP. Возможно резервирование и распределение нагрузки магистральных каналов между модулями.

• Модули E3 и T3

  На одном шасси IPmux -16 может быть установлено, наряду с двумя модулями Ethernet, два модуля для передачи неструктурированного потока E3 или T3.

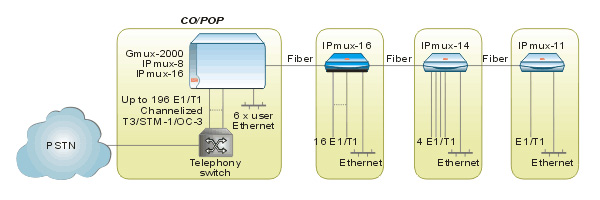

Решение выноса потоков E1 c помошью оборудования IPmux в приложении с топологией «цепочка»
